GF2A运放音频放大电路图

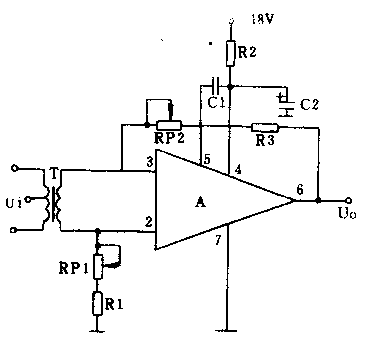

     如图所示，采用A运算放大器作音频前置放大电路。其优点是体积小、噪音低、功耗小、一致性较好。利用运算放大器A可取得很深的负反馈，同时提高不失真输出．使信号失真度在1％以下；该放大器电压增益可达50～80dB。
    其中，cl为高频补偿电容，c2、R2为去耦滤波电路。调节电位器RPl可平衡共模抑制比。电位器RP2为负反馈元件．调节RP2则可改变输出电平。
    元器件选择：电容cl为82P，c2为100p／25v。电阻R1为27kn，R2为100n，R3为50kn。电位器RPl10kn，RP2为100kn。集成运算放大器A用GF2A。变压器T用晶休管收音机常用的小型输出变压器来代替。
