使用TEA2025作功放的录音机功放

    今天翻开抽屉时看到一声卡，很老的那种，竟然有TEA2025做功放IC，就不免回忆起90年代的录音机为王的时，所以今天也就收集整理一下TEA2025的资料给大家罗嗦一下，不过当时的感觉真的不错。     TEA2025是欧洲生产的双声道功率放大集成电路，该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系统中作功率放大。
    1 ．TEA2025内电路方框图及引脚功能

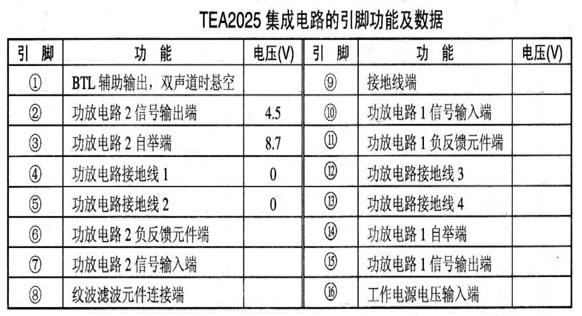

    TEA2025集成块内部主要由两路功能相同的音频预放、功放、去耦、驱动电路、供电电路等组成，其集成块的内电路方框图及双声道应用电路如图所示。该IC采用16脚双列直插式封装，其集成电路的引脚功能及数据见表所列。

      2. TEA2025主要电参数    (1)极限使用条件。电源电压Vcc=15V，输出峰值电流10=1.5A。    (2)主要电参数。TEA2025集成电路工作电源电压范围为3--12 V.典型工作电压6-9 V。在Vcc=9 V,RL=8。Ta=25℃条件下，有以下主要电参数。     静态电流ICQ 最大值为50 mA,典型值为40 mA。     电压增益GV 双声道时的最大值为47 dB，最小值为43 dB，典型值为45 dB; BTL时的最大值为53 dB，最小值为49 dB，典型值为51 dB。     输出功率PO 当THD=10%,P=1 kHz时，双声道时的典型值为1.3 W, BTL时的典型值为4.7 W。     谐波失真THD 当F=1 kHz，Po=250 mW，RL=4。时，双声道时的最大值为1.5%，典型值为0.3%; BTL时的典型值为0.5%.     3. TEA2025典型应用电路     TEA2025集成电路的输出功率由电源电压和负载阻抗大小决定。既可以构成双声道功放，又可以组成BTL功放。其集成块的双声道典型应用电路如图所示，其集成块的BTL典型应用电路如图所示。
    4.电路工作过程 以双声道电路为例，音频信号经电容祸合从TEA2025的⑦、⑩脚输入，先经预放大后加到功率放大器，放大后的音频信号从②、15脚输出，由输出祸合电容耦合去驱动喇叭发声。    TEA2025集成块的①脚专用于BTL方式时用，当采用双声道方式时，应将其悬空不接。     5.故除检修提示     TEA2025组成的电路出现的无声故障，应先检查外围电路，检查其⑥脚上的供电电源是否正常。如偏低，可脱开该脚再测与该脚脱开的铜箔，如供电电压上升，则多为IC内局部有短路引起的。如⑥脚供电正常，需检查IC外围电容有无失效，用万用表测量②、15电压是否为Va的一半。如测得的电压为OV或接近VccI则多为IC内的功率管损坏引起的，应重换新件。
