分立元件制作怀旧功放

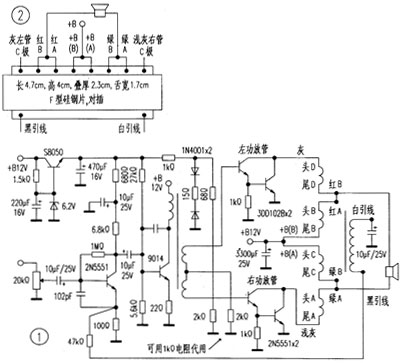

此款功放电路设计巧妙，音质醇美耐听，输出功率强劲，对不同阻抗值的扬声器适应能力强。用此电路配飞乐牌 YDT713-IC 内磁式 1 ． 5W ／ 16 Ω扬声器自制音箱，效果非常令人满意，电路见图 1 。

这是一款经典的有输入、输出变压器的功放电路。可贵的是它的预推动、推动级、功率输出级偏置电路都采用了稳压措施，尤其是功率输出级偏置电路，利用硅二极管结电压高度稳定的特点对偏置作了精细稳压与分压，保证了工作点的稳定，这对分立元件的晶体管功放至关重要。

为了提高工作效率和降低生产成本，输出变压器采用了自耦形式，并且有专用的负反馈绕组提供负反馈信号，改善整个放大器的频响特性，这是提高放大器工作稳定性和醇厚音质的关键措施。输出变压器自身频响虽然不及 OTL 、 OCL 功放电路，但它具有潜在酌、无形的“掩盖”失真的特点，即传输信号“软过渡”现象，当音频信号经过输出变压器的电磁转换后送至扬声器时，使人感觉比较顺耳，尤其聆听中频段的女声时更觉亲切自然。

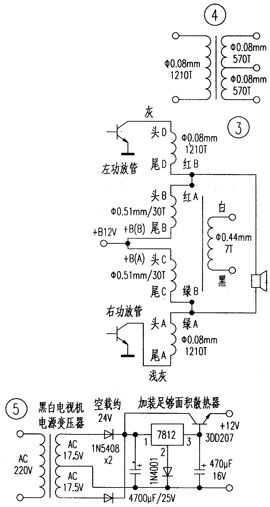

图中电阻电容没什么特殊要求， 2N5551 、 9014 要用暗字 ( 即激光刻印 ) 的， 2 只 3DD102B 要用正品，名牌黑白机上的拆机管也行。推动、输出变压器是本电路的心脏级元件，图 2 为输出变压器外形图和接线，铁芯使用 F 型硅钢片，长 4 ． 7cm ，舌宽 1 ． 7cm ，叠厚 2 ． 3cm ，高 4cm 。图 3 为输出变压器的绕制数据，硅钢片对插。

推动变压器长 2 ． 2cm ，高 1 ． 7cm ，叠厚 0 ． 7cm ，用 EI 形硅钢片，绕制数据见图 4 。硅钢片对插，最后要把变压器浸漆烘干。

制作要点：预推动、推动级最好用印板，用优质薄木板搭焊也行， 2 只功率管可分别固定在各自散热器上，与输出变压器间连线尽量短。

关于电源的问题，如果有闲置的 12V 电瓶或 12V 大容量矿灯电池，分清正负极性后可以直接使用，为防止误接，可在 +B 端串八一只 1N5408 硅二极管，正极接电源输出线的正

极，负极接功放 +B 端子。也可以使用整流电源，变压器功率应不小于 30VA ，次级电压 12V 。如有拆机的 14 英寸 黑白电视机的电源变压器也可采用，这些拆机变压器多数为名厂产品，质量一流，性能优异，若有 2 只同厂同型号变压器可以并联使用增加功率，实际使用效果也很好，具体电路见图 5 。
