红外线遥控调光灯电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介本电路采用KA2184红外线接收专用集成电路制作的红外线遥控调光灯电路如图所示,其中红外线发射用驱动脉冲发生器由NE555组成。NE555时基集成电路产生的40kHz的脉冲经放大晶体管VT放大

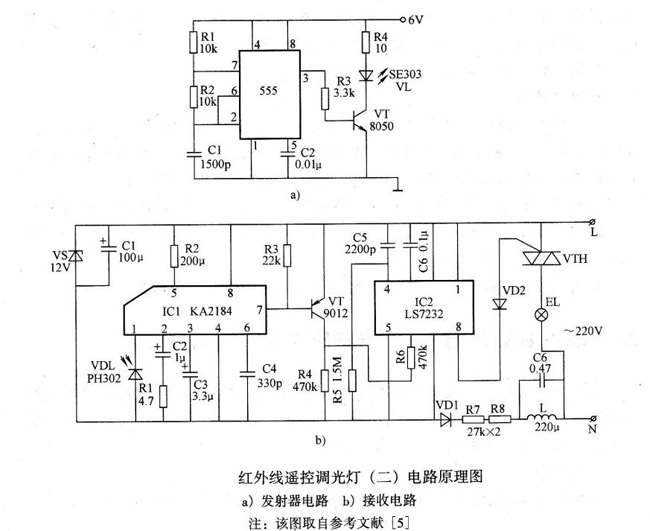

本电路采用KA2184红外线接收专用集成电路制作的红外线遥控调光灯电路如图所示,其中红外线发射用驱动脉冲发生器由NE555组成。NE555时基集成电路产生的40kHz的脉冲经放大晶体管VT放大后,由SE303红外线发射管向外发射。
红外线遥控接收电路由KA2184组成。当红外线接收管接收到发射器发出的遥控信号后,经KA2184处理后由7脚输出低电平。这一低电平直接加到VT的基极,使其导通,它的集电极输出的电流在R4上端形成一个高电平输出。这一高电平通过R6加至IS7232调光电路的辅助输入端(6脚),作为调光的控制信号。
IS7232集成调光电路的6脚输人触发信号后,它的8脚就会连续输出控制双向晶闸管导通角的控制脉冲,使双向晶闸管的导通角在410一1590之间变化。随着双向晶闸管导通程度的变化,电灯也由暗变亮或由亮变暗,从而实现了对电灯的调光。
在调光过程中,当需要电灯由暗变亮时,可按住遥控器的发射按键使之不断发送控制信号。这时可以看到电灯在逐渐变亮,当达到所需亮度时立即松开发射按键,这时电灯的亮度便停留在这个位置上。如果再连续按下去,电灯又会由亮逐渐变暗,直至熄灭。
需要注意的是,IS7232是一种PMOS型集成电路,因此它的电源极性与常用的CMOS电路相反,即它的场电源端应当接电源的负极,而瑰端则应接电源的正极。
本例电路电源仍采用交流供电、电容降压、二极管半波整流。与其他电容降压的供电电路不同的是,该电源的降庄电容器C6并联了一只220tH的电感器,而不是前面介绍过的电路中的电阻器。该电感器的作用是用来吸收IS7232所产生的谐波,防止其通过电源线干扰其他用电器。
