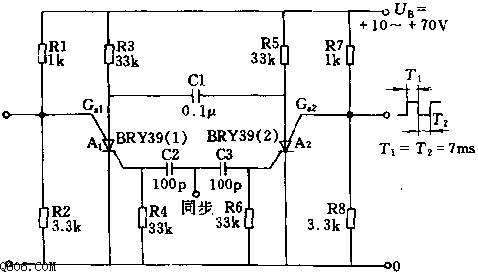

采用晶间管的多谐振荡器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介电路可产生高达50V的矩形脉冲,适当设计其占空比T1/(T1+T2)可从0.001至0.999连续调节。这可以通过适当选择R3和R5来实现。电容C1以及电阻R3和R5决定频率的高低。图中取R3=R5,则占空比为
电路可产生高达50V的矩形脉冲,适当设计其占空比T1/(T1+T2)可从0.001至0.999连续调节。这可以通过适当选择R3和R5来实现。电容C1以及电阻R3和R5决定频率的高低。图中取R3=R5,则占空比为50%。
