换气扇自动控制器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图所示。当房内空气正常时，A、B两极间的电阻很大，TWH8778的5脚为低电位，TWH8778截止，SCR关断，换气扇不工作。当房内因某些气体达到一定浓度时，A、B之间电阻减小，使5脚高电位

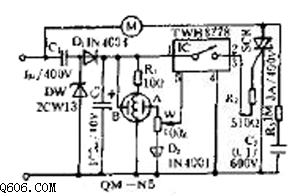

  如图所示。当房内空气正常时，A、B两极间的电阻很大，TWH8778的5脚为低电位，TWH8778截止，SCR关断，换气扇不工作。当房内因某些气体达到一定浓度时，A、B之间电阻减小，使5脚高电位，TWH8778导通，SCR被触发导通，换气扇工作。灵敏度由W调节。
