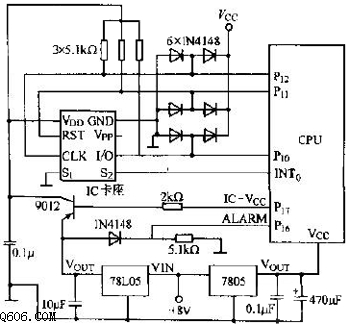

ic卡座与cpu连接的电路图

  逻辑加密卡SLE4442与接口的连接采用I2C总线形式。由串行时钟CLK、复位线RST和I/O线操作。S2是卡测试线，无IC卡插入时为高电平，当IC卡插入时为低电平（与S1短接）。IC卡的总线接口上的钳位二极管对瞬态过压起保护作用。供电采用独立电源方式，并受控于CPU。当CPU测到ALARM接口为低电平时，则切断对IC卡的供电。此电路可适用于“三金工程”中的各个方面。
