555转速表电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图来自开关接点的、与转速成比例的脉冲信号Vi，经过微分后加至IC（1/2 556）的触发端，使单稳定时电路产生定宽的脉冲，td=1.1R2C2，不同的转速有与其成比例的脉冲数，单稳电路输出

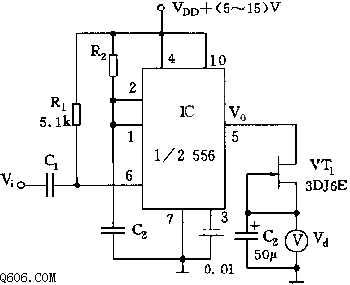

如图来自开关接点的、与转速成比例的脉冲信号Vi，经过微分后加至IC（1/2 556）的触发端，使单稳定时电路产生定宽的脉冲，td=1.1R2C2，不同的转速有与其成比例的脉冲数，单稳电路输出的脉冲，经恒流源VT1与C3积分，获得正比于转速的电压，故可在电表上读出转速数。这种电路也称为速率电压转换电路。
