555数字万用表附加频率测试仪电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该电路包括整形电路、单稳定时电路、限幅器等,可用数字万用表对频率信号进行测量。量程分为两档:0~2kHz;0~20kHz。 IC1和R1、R2组成施密特触发器,对输入信号进行整形,输出同频

  该电路包括整形电路、单稳定时电路、限幅器等,可用数字万用表对频率信号进行测量。量程分为两档:0~2kHz;0~20kHz。

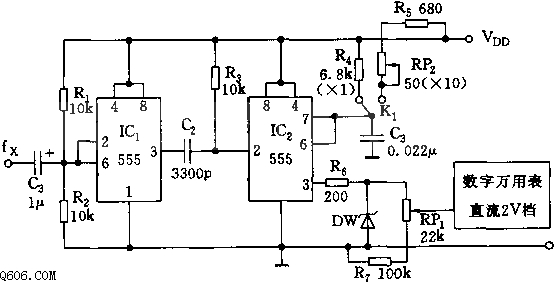

  IC1和R1、R2组成施密特触发器,对输入信号进行整形,输出同频率的窄脉冲,再经微分后触发IC2.IC2和C3、R4(RP2)组成单稳定时电路,定时时间td1=1.1R4C3;td2=1.1RP2C3.
  图示参数的td1=167us,td2=0.167ms。该定宽信号再经R6、RP1限幅,使幅值限定在6V。若选用万用表2000mV档,则在“X1”档,正好V’=f,即2000Hz;在“X10”档,V’=0.1f,对应的信号频率是20kHz。设计的关键是选择td1小于最高可测信号的周期,否则对每次触发便不能响应。
