简单而实用的直读式湿度计电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

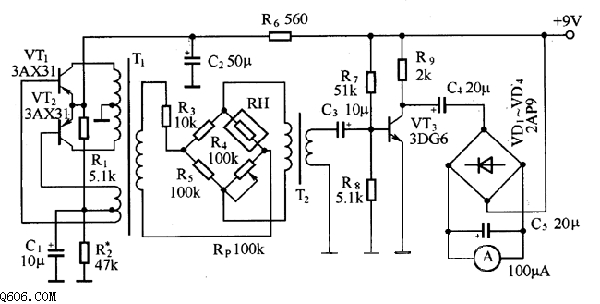

简介如图所示的是直读式湿度计电路，其中RH为氯化锤湿敏电阻器。由VT1、VT2和T1等组成测湿电桥的电源，其振荡频率为250-1000Hz。电桥的输出信号经变压器T2、C3耦合到VT3，经VT3放大后的信号
