555使用臭氧管的电子消毒电路图

  电子消毒柜内的臭氧一般是采用臭氧产生器制取的，利用臭氧管在高压放电时产生的臭氧进行空气净化、灭菌、防霉或除臭，简单易行，安全可靠。

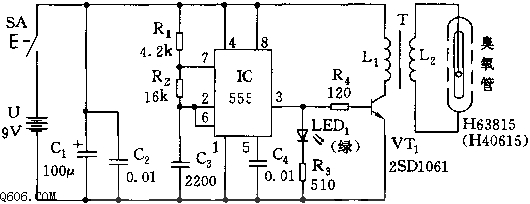

  如图是使用臭氧管的臭氧产生器电路，它包括一个多谐振荡器、升压驱动级和臭氧管。
  时基电路555和R1、R2、C3等组成一个多谐振荡器，它的振荡频率最好在15～20kHz范围。图示的振荡频率取决于R1、R2和C3的充放电时间常数，即fc=1.44/（R1+2R2）C3.图示参数为18kHz。555的输出振荡方波使工作指示灯（LED1）闪亮发光，同时通过限流电阻R4加至功率三极管VT1的b极，经VT1放大驱动变压器T。
  升压变压器T的初级电感量L1小，次级电感量大，构成升压比约在160倍的高频高压脉冲，并加在臭氧管的两个端极。当空气或氧分子通过约1500V左右的电极时，空气中的氧分子在高速运动着的电子的轰击下便发生电离，使部分氧分子聚合成臭氧分子。

  臭氧管选用8mmX63mm的H63815型管，其端电压要求1500V左右，工作电流在2.3mA左右，使用寿命不小于1500小时，每小时可产生臭氧18～23毫克，效率较高。
  升压变压器使用E6型（33mmX25mm）的高频铁氧体磁芯。初级线圈L1使用0.35mm高强度漆包线绕25匝，次级线圈L2采用0.12mm高强度漆包线绕1900匝左右，线圈间使用高强度绝缘纸加以隔离，绕毕干燥，浸腊密封。驱动级的功率管可使用2SD1061、3DK106C，其功率Pcm为40W，ft约10MHz。
