555疲劳程度测验器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介电路如图所示,由555和R1、R2、RP1、C1组成无稳态多谐振荡器,其振荡频率f=1.44/(R1+RP1+2R2)C1. 疲劳程度测验原理是基于人眼的“视觉暂留”现象,一般人在正常状态下,人眼能感测出频

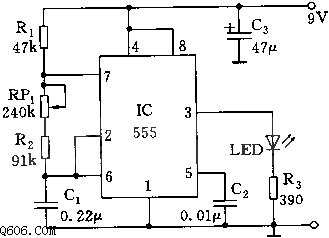

电路如图所示,由555和R1、R2、RP1、C1组成无稳态多谐振荡器,其振荡频率f=1.44/(R1+RP1+2R2)C1.
疲劳程度测验原理是基于人眼的“视觉暂留”现象,一般人在正常状态下,人眼能感测出频率为30~40Hz的连续光;当疲劳或饮酒过量时,则感知频率会下降。图示参数的振荡频率约为20~60Hz,调节RP1,使频率调在35Hz左右,当疲劳时,LED的光变为闪烁。
