555它激式臭氧发生器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本臭氧发生器包括降压整流电路、多谐振荡源、高频脉冲变压器及臭氧发生片等,电路如图所示。 供电电源由降压变压器和全桥整流电路组成,经7809稳压后,提供+9V的直流电压。时基

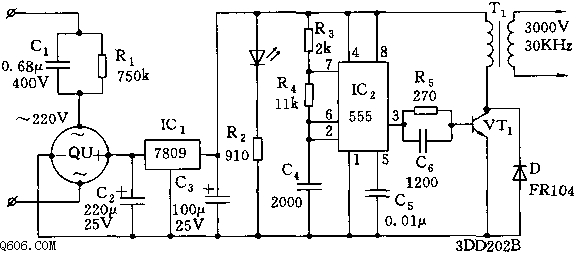

  本臭氧发生器包括降压整流电路、多谐振荡源、高频脉冲变压器及臭氧发生片等,电路如图所示。
  供电电源由降压变压器和全桥整流电路组成,经7809稳压后,提供+9V的直流电压。时基电路555和R3、R4、C4等组成一个多谐振荡器,振荡频率f=1.44/(R3+2R4)C4.图示参数给出的振荡频率为30kHz左右。555输出的脉冲序列(占空比约为1:1)通过功率管VT1驱动高频脉冲变压器T1,其次级输出约3000V的高压(空载)。这种高频高压脉冲加至臭氧发生陶瓷片器件,利用电晕放电原理产生臭氧。


  臭氧发生器件可采用N-10、N-15、N-20器件,据称每小时可产生臭氧量达100、150和200mg。高频脉冲变压器的参数为:初级1~2端绕11匝,3~4端绕8匝,次级绕3300匝;VT1可采用3DD202B,BU105或TIP41等功率管;降压电容器C1应采用耐压不低于400V的金属化纸介电容器等。
