二维彩灯控制器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

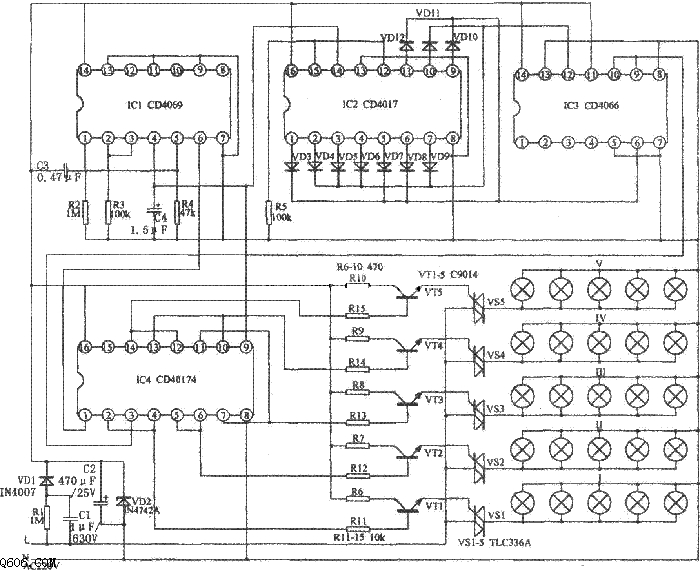

简介如图所示，主要由非门IC1(CD4096)、计数/时序分配电路IC2(CD4017)、模拟电子开关IC3(CD4066)及D触发IC4(CD40174)等组成。该彩灯控制器可控制五路彩灯逐行递增点亮，在逐行熄灭。若将一定数量

如图所示，主要由非门IC1(CD4096)、计数/时序分配电路IC2(CD4017)、模拟电子开关IC3(CD4066)及D触发IC4(CD40174)等组成。该彩灯控制器可控制五路彩灯逐行递增点亮，在逐行熄灭。若将一定数量的彩灯组合连接，就能营造出平面上色彩变化的场景，这比通常控制一条线上的色彩流动更加丰富绚丽。
