具有触发器TcA 780的双向晶闸管电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图所示。图a电路中集成触发器能输出双半周的+50mA正向电流，控制额定电压为700V的双向晶闸管。图b为输出反向控制电流的电路。+15V电源经过10k欧电阻向0.22uF电容充电，充电极性如图

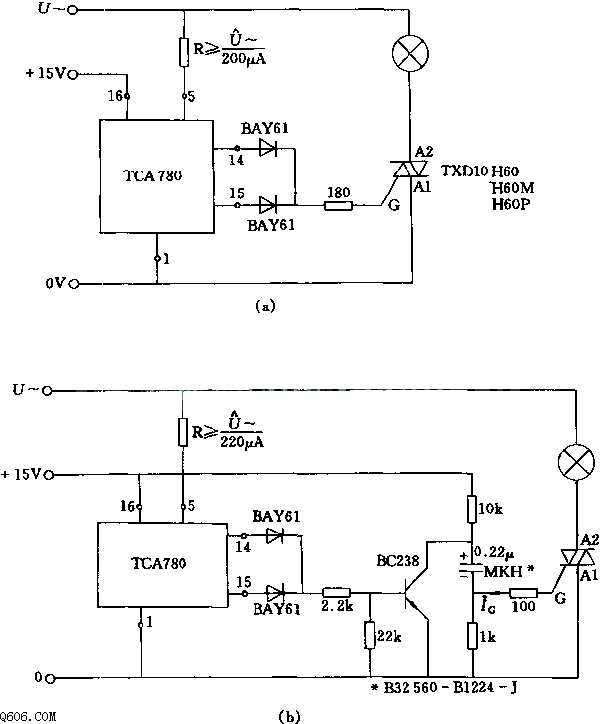

如图所示。图a电路中集成触发器能输出双半周的+50mA正向电流，控制额定电压为700V的双向晶闸管。
图b为输出反向控制电流的电路。+15V电源经过10k欧电阻向0.22uF电容充电，充电极性如图所示，晶体管BC238截止。当集成触发器产生的脉冲经两个二极管加至晶体管基极时，晶体管导通，电容上端便经晶体管接地，于是在晶闸管门极上产生反向触发电流，使之导通。
