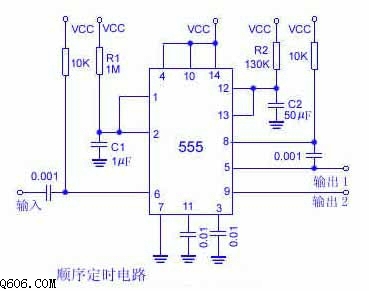

555芯片组成的顺序定时器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介通过0.001μF耦合电容把556双定时器的前半部分输出送到后半部分输入,给出等于单个延迟之和的总延迟。将脚6瞬间接地可以启动定时器的前半部分。由1.1R1C1确定的时间间隔后,第二个定

  通过0.001μF耦合电容把556双定时器的前半部分输出送到后半部分输入,给出等于单个延迟之和的总延迟。将脚6瞬间接地可以启动定时器的前半部分。由1.1R1C1确定的时间间隔后,第二个定时器开始延时,其值决定于1.1R2C2。
