TCA965电阻误差测量仪电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

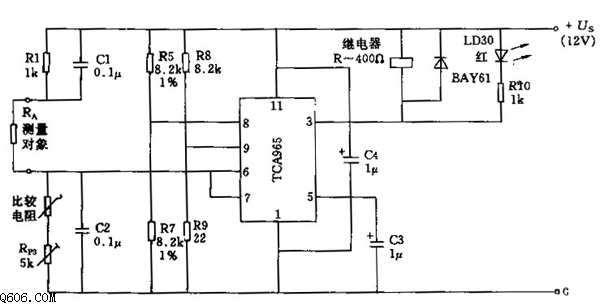

简介该电路中由分压器R5和R7构成窗口鉴别器，接于TCA965的脚8上。窗口宽度由脚9上电压调节。通过适当取值R9=22Ω，可使窗口宽度约为64mV（在+US=12V时）。在小窗口宽度时，测量精度同电阻

　　该电路中由分压器R5和R7构成窗口鉴别器，接于TCA965的脚8上。窗口宽度由脚9上电压调节。通过适当取值R9=22Ω，可使窗口宽度约为64mV（在+US=12V时）。在小窗口宽度时，测量精度同电阻R6和R7的误差有关。由于该电路TCA965输出可有50mA负载电流，故可直接带动继电器线圈或发光二极管。
