信号灯触摸开关电路图

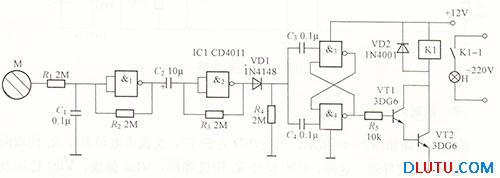

信号灯触摸开关电路如图所示。电路主要由与非门CD4011组成,其中与非门1、2组成高输人阻抗的放大器,与非门3、4组成双稳态触发器电路。

当人手触摸金属片M时,人体的感应电压便经放大器放大,由VD1取正脉冲触发由与非门3、4组成的双稳态电路,若与非门4的输出端由低电平经触发后变为高电平,则驱动复合管VT1、VT2导通,继电器K1得电工作,其触点K1-1闭合,信号灯H被点亮。若两次触摸金属片M时,双稳态电路的输出状态则发生翻转,与非门4的输出端由高电平恢复为低电平,VT1、VT2由导通变为截止,继电器K1被释放,其触点K1-1断开,信号灯H熄灭。这样,两次触摸金属片M就完成了控制信号灯H的开关作用。
