信号开关电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介信号开关电路如图所示。电路主要由CD4016四模拟开关集成电路构成,具有较高的开关速度。电路的ON端为控制端,当ON端为低电平时,模拟开关SE1、SE3断开,而模拟开关SE2、SE4接通,这样

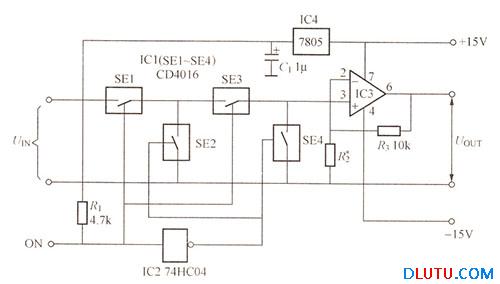

信号开关电路如图所示。电路主要由CD4016四模拟开关集成电路构成,具有较高的开关速度。电路的ON端为控制端,当ON端为低电平时,模拟开关SE1、SE3断开,而模拟开关SE2、SE4接通,这样SE1、SE3之间的电容产生的耦合就会被SE2、SE4分流,使信号可靠地隔离,信号在断开时迅速衰减,可大大提高切换信号的频率。
