NE555和74LS00等制作LED跑马灯

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯，制作简单。当电源打开后，解码器74LS154的输出端Q0为低电位时，74LS193为正数计数器，LED从D1……D16依次单个点灯，74LS154的输出

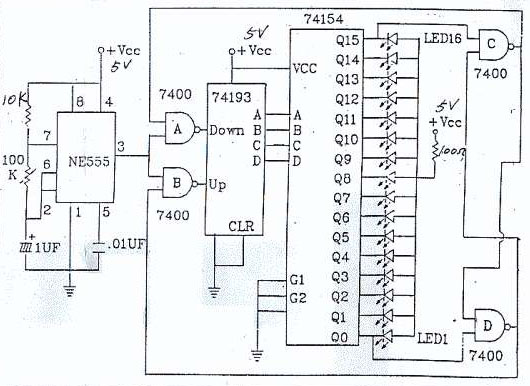

本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯，制作简单。当电源打开后，解码器74LS154的输出端Q0为低电位时，74LS193为正数计数器，LED从D1……D16依次单个点灯，74LS154的输出端Q15为低电位时，74LS193为侄数计数器，LED从D16……D1依次单个点灯，LED灯从D1依次亮至D16，然后从D16返回D1，如此循环不止。
