自制感光电路板制作PCB的过程（1）

       电子制作中或电子产品开发时，都会用到电路板，自制电路板的方法很多，制作成本最低、最方便的当然是刀刻法，但制作难度最大，且不太美观，今天我们为大家介绍一种制作成本稍高的感光电路板制作，但美观、制作简单，好下面我就为大家说说自制感光电路板PCB的过程。

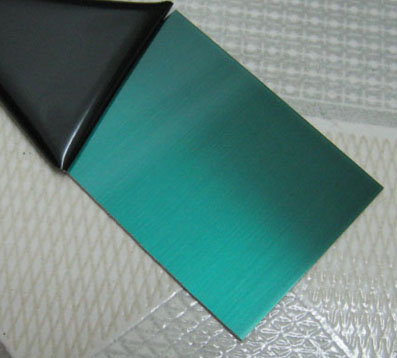

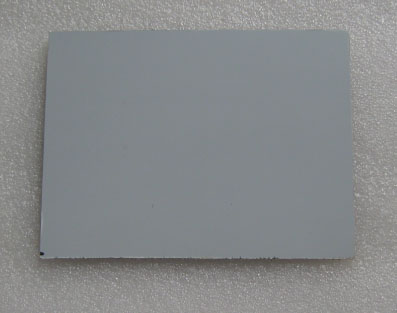

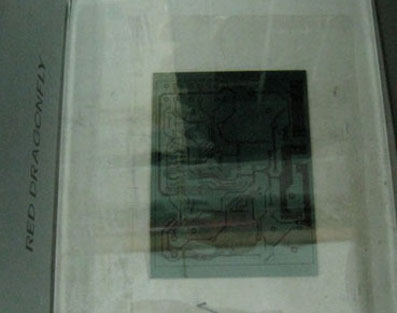

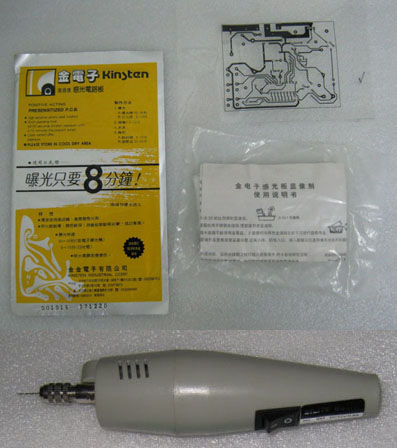

      制作过程中使用的材料：感光电路板，玻璃纤维板材、显影剂、透明菲林（或半透明硫酸纸 ）、小电钻。       制作感光电路板前，我们要先用Protel 99 SE设计出PCB原稿图，再使用打印机打印出电路板1:1的菲林图片（或透明硫酸纸图片）。最好是选择透明的菲林用激光打印机来打印，这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差。我们本次实验用的是用激光打印机打印出透明菲林图片。 下图就是我们制作过程中用到的材料。 制作材料       1、裁板，用文具刀把电路板切出成我们需要的尺寸痕迹，用力一掰，就可以掰出我们需要的尺寸。 未撕掉保护膜的感光板 撕掉保护膜的感光板        3、把打印好电路版图的透明胶片与感光板对齐，注意把胶片上有碳粉的打印面与感光电路板接触，以取得最高的分辨率。对齐完毕后在上面盖一块玻璃，目的是使透明胶片与电路板紧密接触。
