自制恒温控制器原理电路图

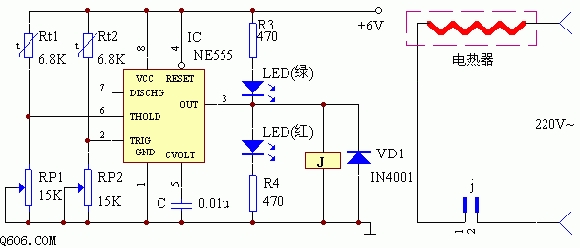

    恒温控制器由热敏电阻Rt1、Rt2、NE555时基电路、温度范围调整电阻RP1、RP2及控制执行机构组成，电路如图所示。Rt1、RP1为上限温度检测电阻，Rt2、RP2为下限温度检测电阻。当温度下降时，②脚电位低于1/3Vcc时，③脚输出高电平，J吸合，LED2点亮，开始加热。当温度升高而使IC⑥脚电位高于2/3Vcc时，③脚输出低电平，J释放，断开受控“电热器”的电源，停止加热。

元器件选择与制作

    元器件清单如下。
  编　号
 名　称
 型　号
 数　量

Rt1、Rt2
 热敏电阻
 6.8K　负温度系数
 2

RP1、RP2
 微调电阻
 15K
 2

R3、R4
 电阻
 470Ω
 2

C
 涤纶电容
 0.01
 1

LED
 发光二极管
 绿、红各1个
 2

IC
 时基集成电路
 NE555
 1

J
 电磁继电器
 电压6V 电流参考电热器
 1

    调整时，首选应调整上限温度，把Rt1置于所要求的上限温度环境中（用温度计监测），过一分钟后（Rt1与环境达到热平衡），调RP1起到LED1刚好发光为止，反复多调几次，可先将②脚与地短接一下，使③脚输出高电平（LED1亮），这样便于观察翻转状态。然后调整下限温度，过程同上，调整RP2使红LED2亮，也要反复调整几次，可先将⑥脚与电源Vcc短接一下，以使③脚输出低电平，观察电路翻转状态。

    电路最好用小型稳压电源供电。
