使用单片机制作的摆动LED电子钟（2）

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介为了简化电路，最好采用H 桥功能的集成电路。这种IC 很多，比如象TA7257，TA8429H，L6203 等，这里用的是三菱公司的M54544AL(见图7)。IC 各脚定义见图7。 电机驱动IC M56544AL 各脚定义 电路原

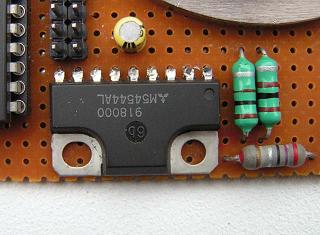

    为了简化电路，最好采用H 桥功能的集成电路。这种IC 很多，比如象TA7257，TA8429H，L6203 等，这里用的是三菱公司的M54544AL(见图7)。IC 各脚定义见图7。

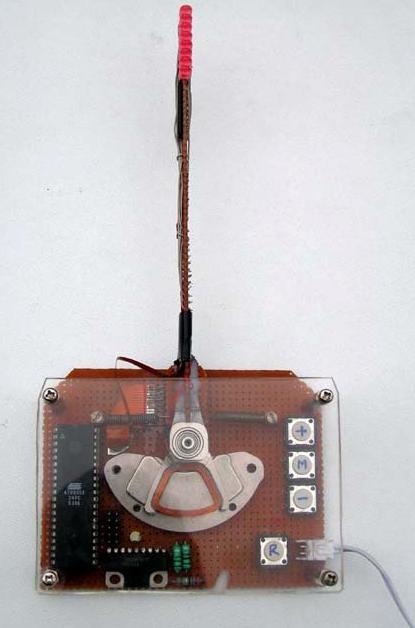

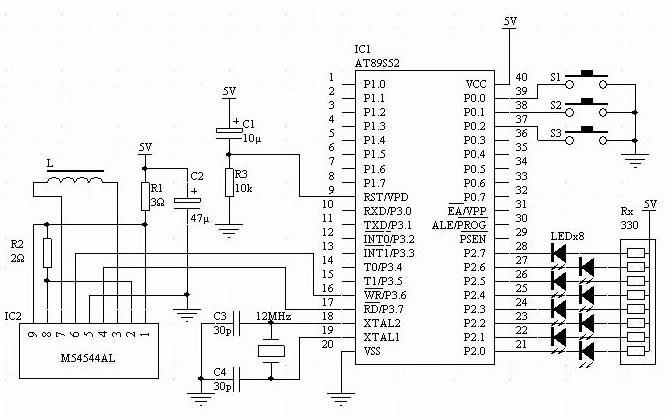

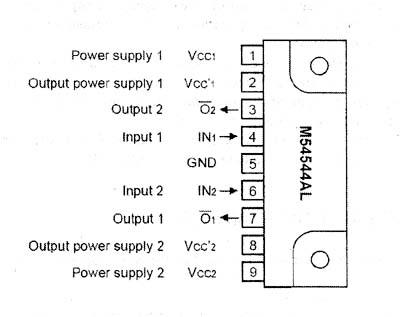

电机驱动IC M56544AL 各脚定义 电路原理图 实物图
