TOP202Y构成的12V、1.3A截流型开关电源电路
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介由TOP202Y构成的12V、1.3A截流型开关电源电路如上图所示。该电路采用了一片TOP202Y集成电路。截流控制环由晶体管VTl、VT2,Rl~R4,IC2所构成。VT1和VT2参数具有良好的一致性,构成镜像电流

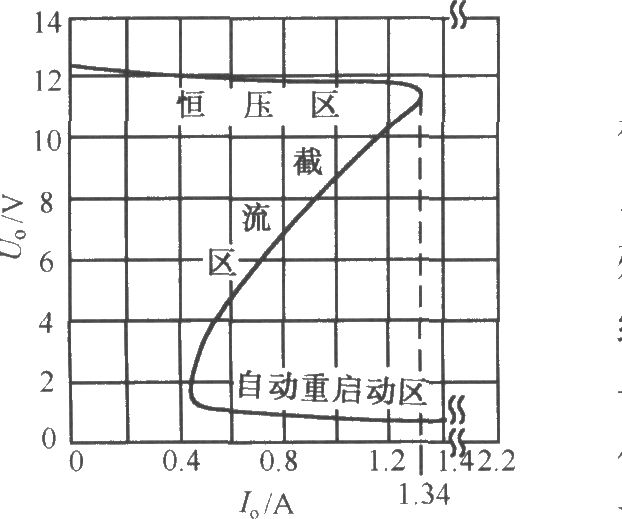

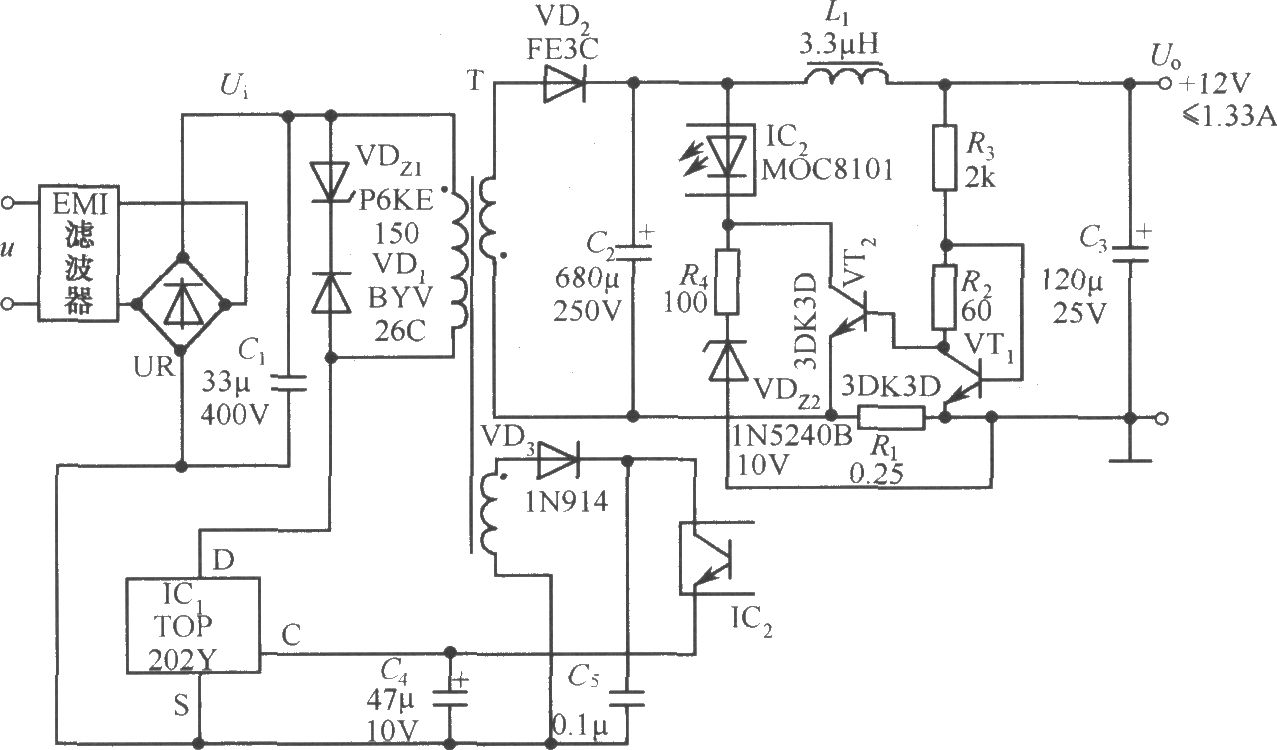

由TOP202Y构成的12V、1.3A截流型开关电源电路如上图所示。该电路采用了一片TOP202Y集成电路。截流控制环由晶体管VTl、VT2,Rl~R4,IC2所构成。VT1和VT2参数具有良好的一致性,构成镜像电流源。截流型开关电源的输出特性如下图所示,输出特性曲线可划分成3个区:恒压区、截流区、自动重启动区。
