利用基于SMBus总线的智能温度控制器组成控制风扇

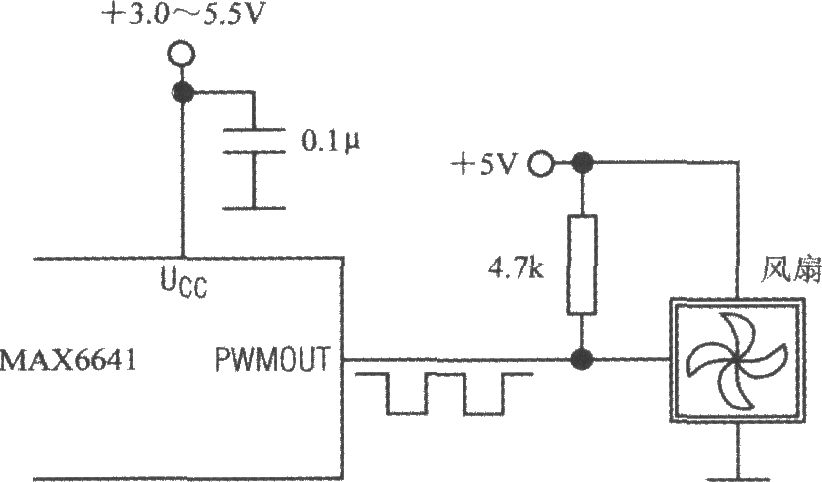

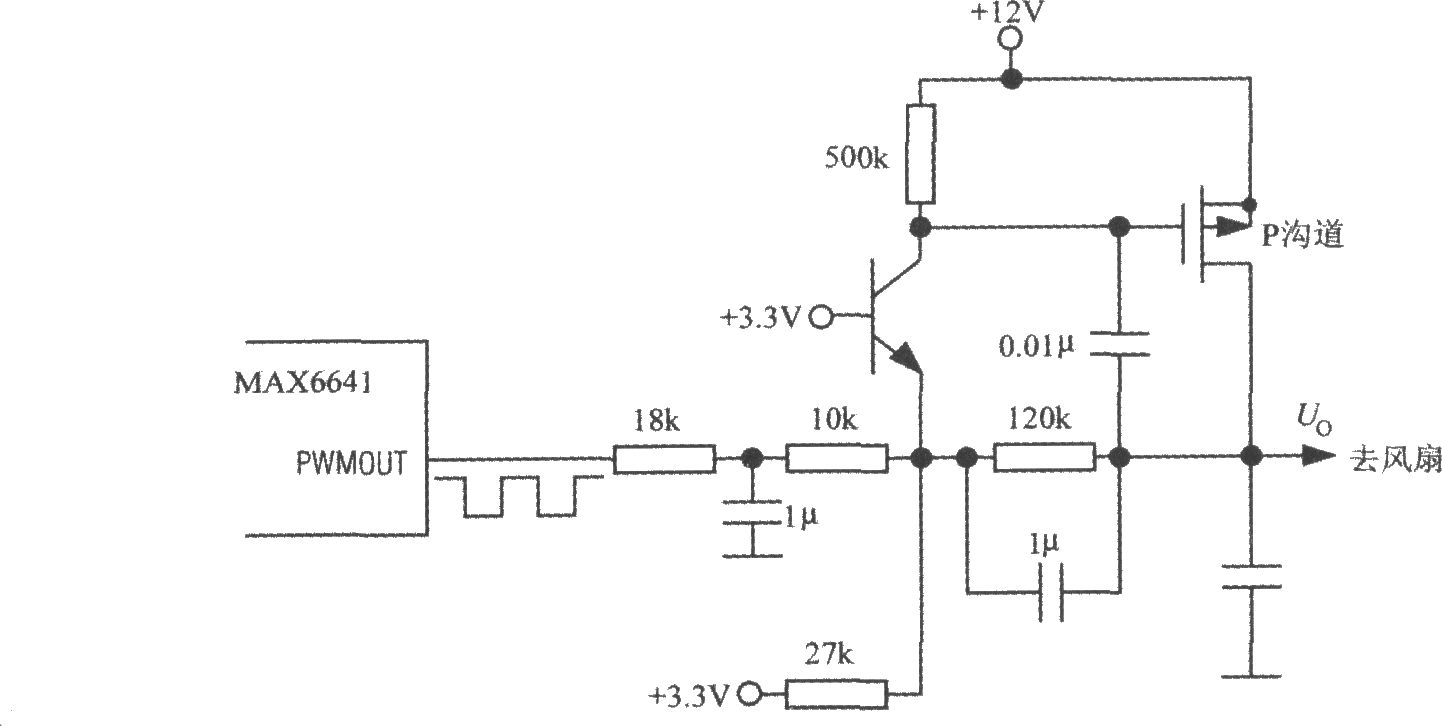

用PWMOUT信号驱动P沟道MOSFET的电路(PWM反相位设定成0)： 将PWM信号转换为直流电压的电路： 将PWMOUT信号转换成与占空比成正比的直流电压，作为风扇的电源。这种方法的电源效率较低，但能降低风扇噪声。 驱动风扇转速控制输入端的电路： 利用PWMOUT信号直接驱动风扇的转速控制输入端(假定风扇具有这种输入端)。此方法的优点是外围元件少，电源效率高，低噪声。
