由热电偶冷端温度补偿及转换器MAX6675构成的测温

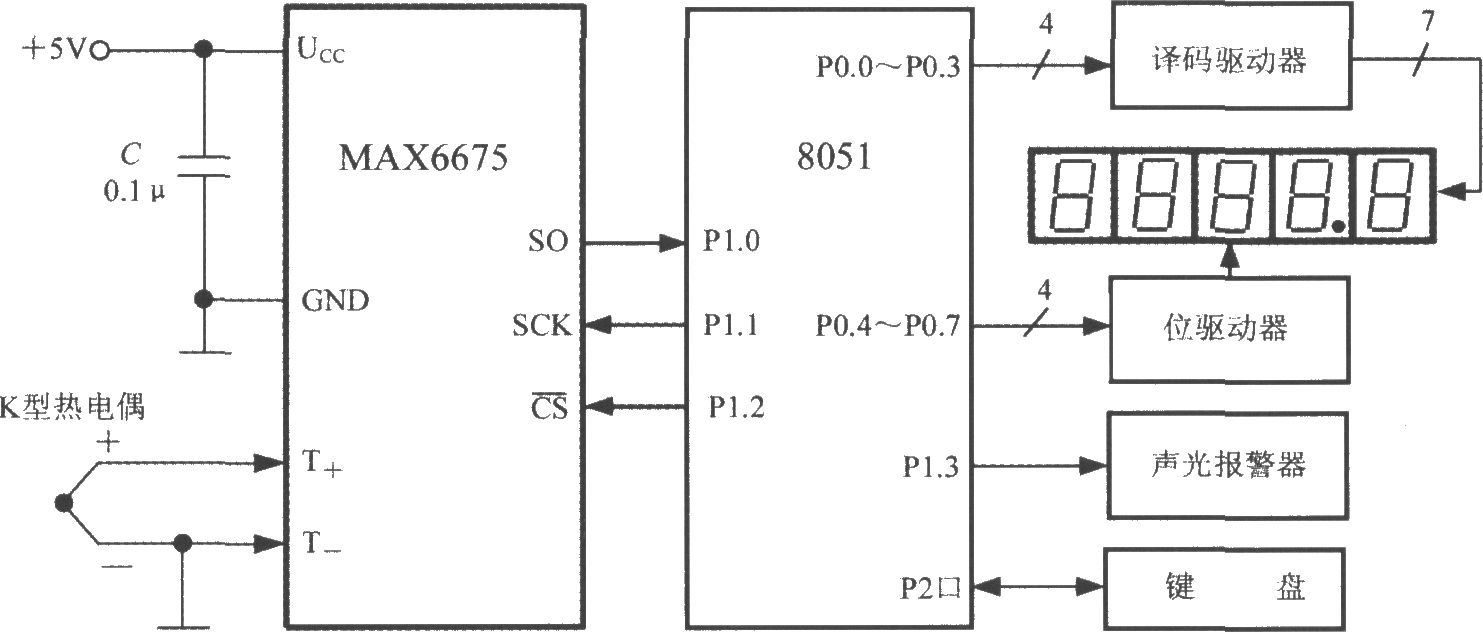

由MAX6675构成的测温系统电路框图如图所示。K型热电偶接在MAX6675的T 、T-端，热电偶的冷端接地。主机选用8051单片机，MAX6675作为从机，从8051的P1．1端口给MAX6675发送串行时钟，P1．0端口用来接收MAX6675输出的温度数据。P1．2端口输出的低电平将CS置0。系统配有5位共阴极LED数码管，将小数点定在十位后边，即可测量0～ 1024oC的温度，分辨力为0．1℃。P0口用来分别接译码驱动器CD4511和位驱动器74LS154。P1．3端口通过声光报警电路接扬声器，当热电偶出现开路故障时，扬声器发出报警声。P2口接4×4键盘。
