配μP的超声波干扰探测系统(基于DSP和模糊逻辑技
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介由US0012和μP构成超声波干扰探测系统的电路如图所示。将SEL40k端接高电平时,选择40kHz时钟频率。利用μP可完成下述任务:第一,给US0012提供40kHz的时钟频率;第二,设定US0012的灵敏度;

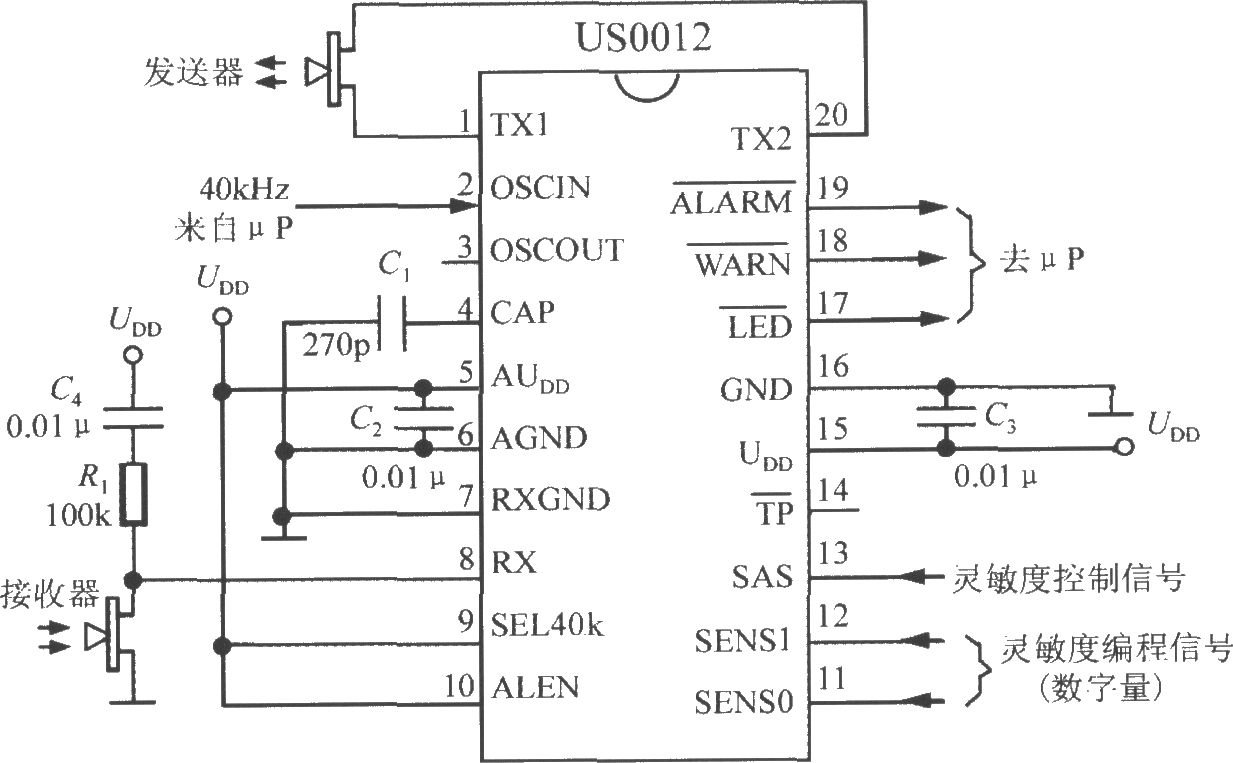

由US0012和μP构成超声波干扰探测系统的电路如图所示。将SEL40k端接高电平时,选择40kHz时钟频率。利用μP可完成下述任务:第一,给US0012提供40kHz的时钟频率;第二,设定US0012的灵敏度;第三,接收US0012发出的报警信号并通过控制器执行相应的动作。US0012适配由40kHz超声波发送器与接收器构成的传感器。将传感器安装在一根立柱的顶端,可以增加覆盖面积。不接外部输入放大器时车辆内部的有效探测距离可达35m。C1为CAP端的电容,取C1=270pF时选择中高挡灵敏度。C2和C3均为电源退耦电容。前置放大器的偏置电路由C4和R1组成。接收器到RX端的引线宜采用屏蔽线,将屏蔽层接RXGND端。为避免因探测到强干扰而损坏芯片,必要时可在输入引脚接上双向限幅二极管,起过压保护作用。
