由5通道低功耗可编程传感器信号处理器AD7714构成

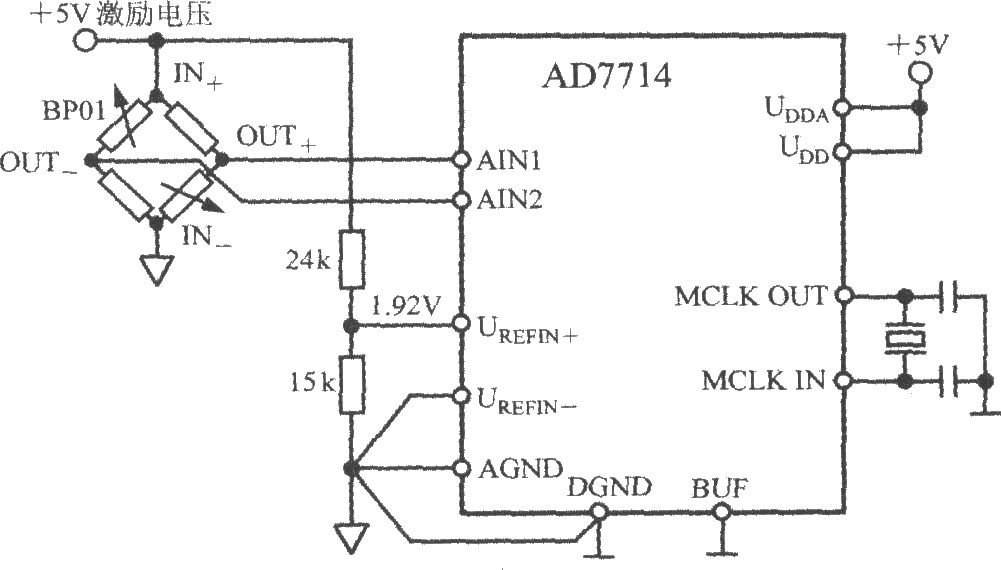

由AD7714构成压力测量系统的电路如图所示。BP01为Sensym公司生产的压力传感器。将BP01接成桥式电路，从OUT 、OUT-端输出差分电压。给压力传感器上施加额定的满刻度压力(在此情况下为40kPa)时，其差分输出电压的灵敏度为3mV／V。若采用 5V激励电压，则传感器满刻度输出范围为±15mV。该激励电压还经过24kΩ和15kΩ电阻分压后，为AD7714提供1．92V的基准电压，因此激励电压的波动不会引起系统的测量误差。
