YN5049/5050红外遥控接收器典型应用电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路，它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。 YN5049／

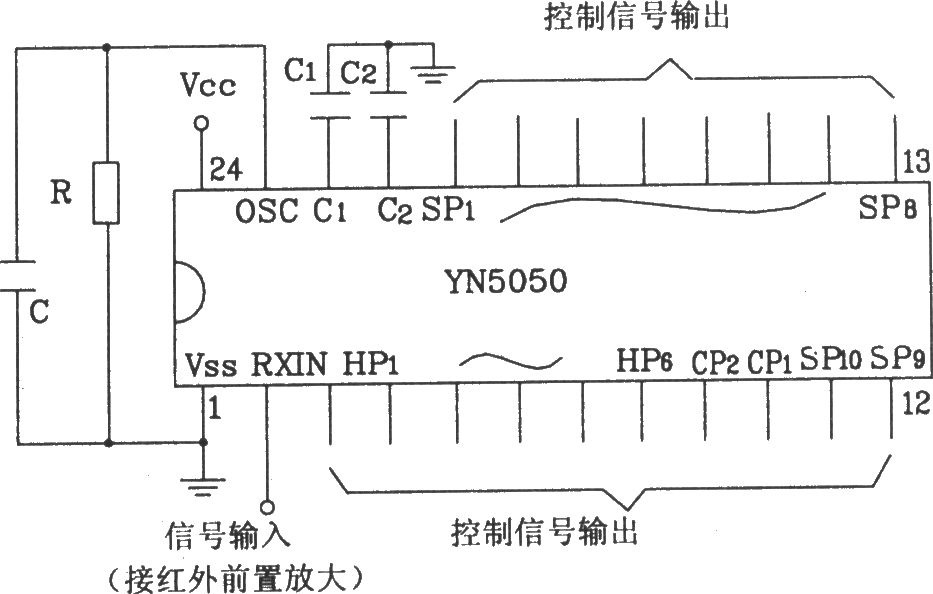

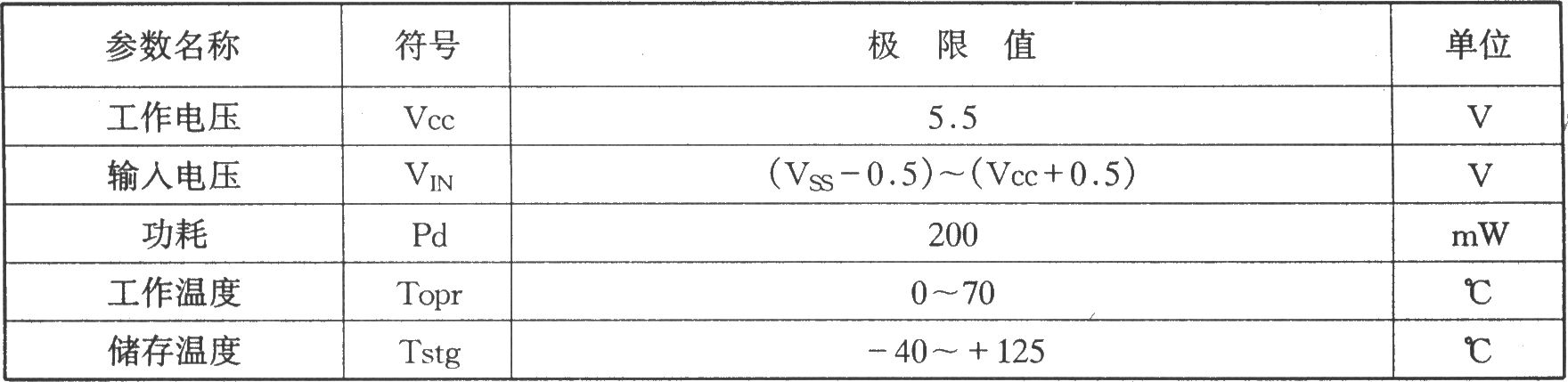

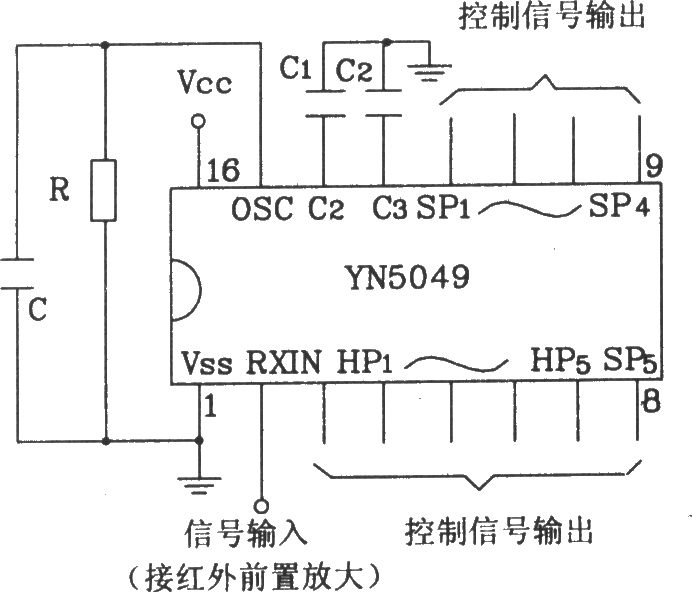

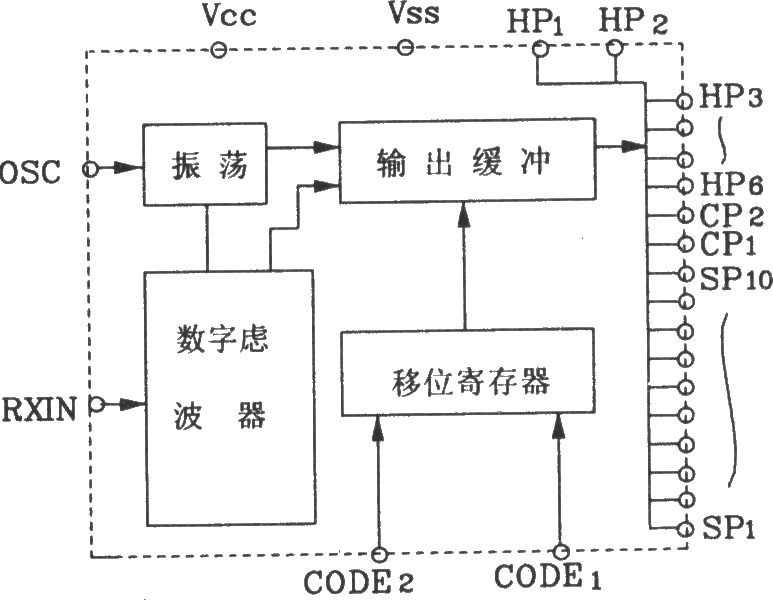

YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路，它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。 YN5049／5050外形引脚图 YN5050内部原理框图 YN5049/5050红外遥控接收器极限工作参数如下图所示：图（1）图（2）图（1）、(2)为YN5049/5050红外遥控接收器典型应用电路
