7W音频功率放大器(LF356)

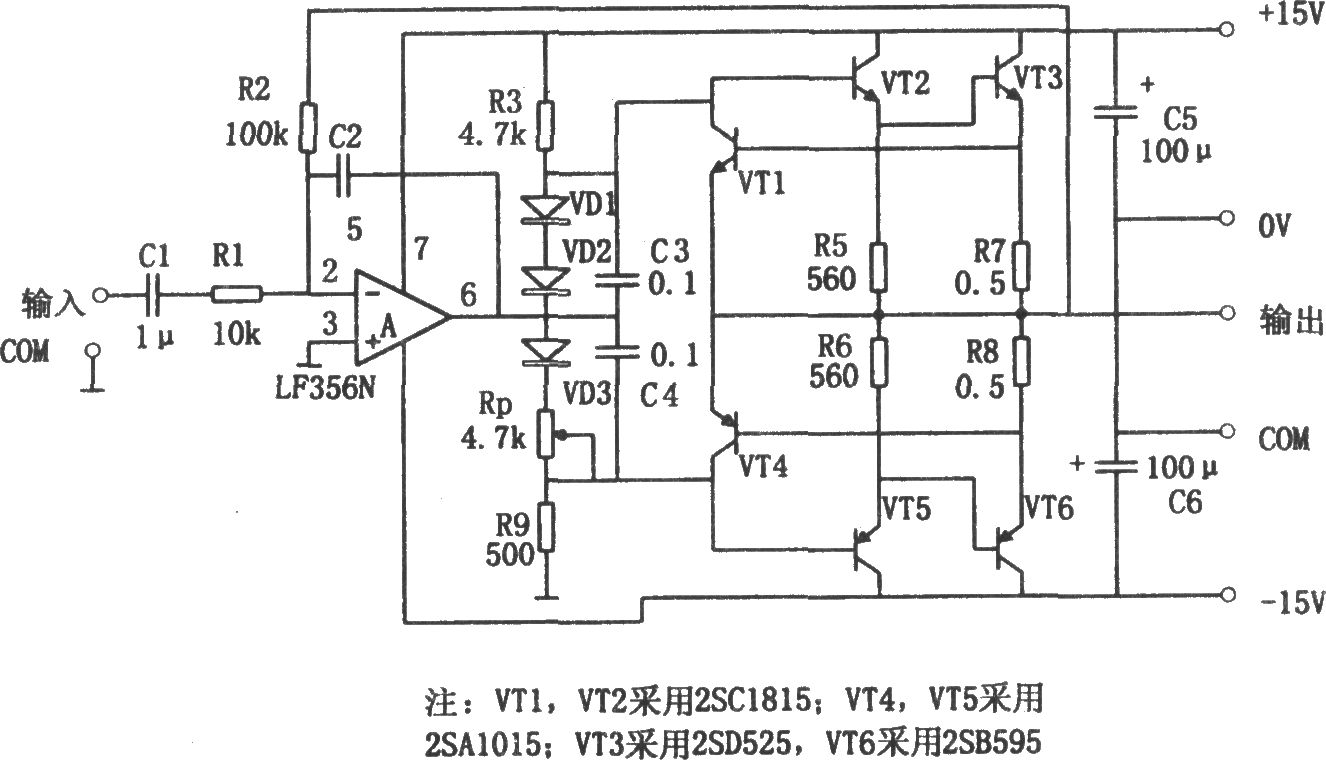

如图所示为7W输出的低频功率放大电路。该电路中采用了场效应管输入型集成运放LF356作为电压放大。该级作为三极管组成的功放电路的激 励级。图示电路引入了大环路负反馈，其反馈电阻R2为100kΩ，输入端由C1(1μF)和R1(10kΩ)组成耦合电路．将输入信号的交流成分加到运放的反相输入端(引脚2)，由此可知，电路的电压放大倍数为：Av=-R2／R1=-100／10=-10。后级功放电路由三极管组成互补对称电路，三极管接成复合管形式，三极管VT1和VT2可采用2SC1815，VT5和VT4可选用2SA105，VT3选用2SD525，VT6采用2SB595，后级功放附设有过流保护电路，如果功放管VT3(或VT6)的输出电流过大，则其发射极0.5Ω的电阻R7(或R8)将产生较大的电压降，其极性为“上正下负”。该电压将加到VT1(或VT4)的基极与发射极之间，使VT1(或VT4)正偏而导通(当外部负载短路时，将饱和导通)，VT1的导通对VT2起分流作用，使VT2(或VT5)的基极电流下降，从而限制了VT3(或VT6)的输出电流，防止其因电流过大而损坏。由于VT3和VT6功耗较大，需要安装相应的散热器。
