数字编码遥控开关(数字编译码器MC145026/MC145027微

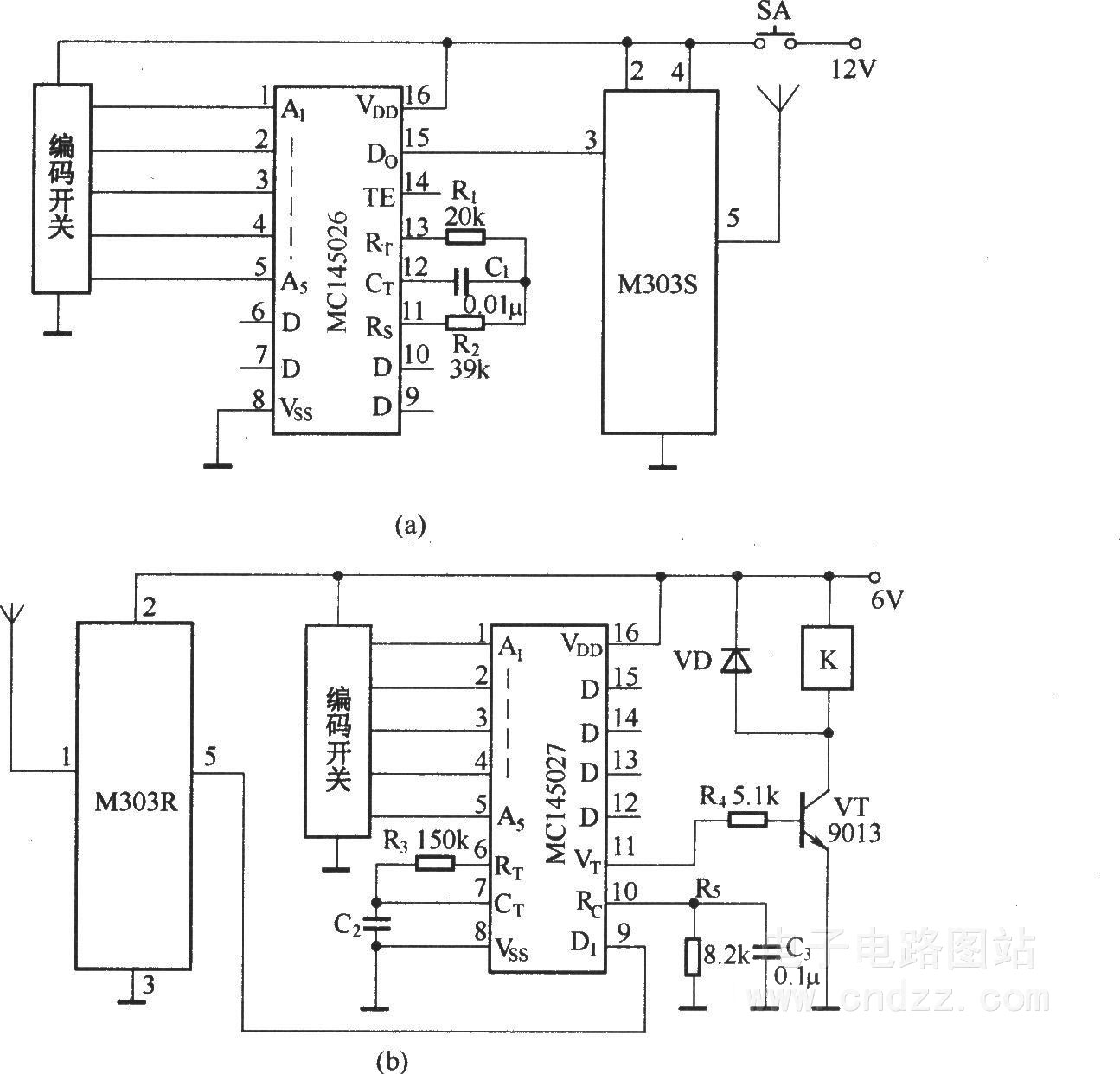

由数字编译码器MC145026/MC145027和微型无线电收发模块M303S/M303R组成的数字编译码开关如下图所示 按下发射器按钮SA，电路得电工作，串行编码信号从MC145026的15脚输出，经发射模块M303S调制发射出去。接收电路中接收模块M303R接收解调出编码信号后送人译码器MC145027，当编译码器的地址编码完全一致时，MC145027的译码有效指示端输出一个高电平脉冲信号，晶体管VT导通，驱动继电器吸合，完成开关控制作用。
