LM4903/4905高增益音频放大电路
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为LM4903/4905高增益音频放大电路。J1为跳线,当J1断开时1脚接VDD,放大器全功率工作;当J1接通时1脚接地,放大器微功率关断。J2也为跳线,当J2断开时,放大器 IN端悬空,无法

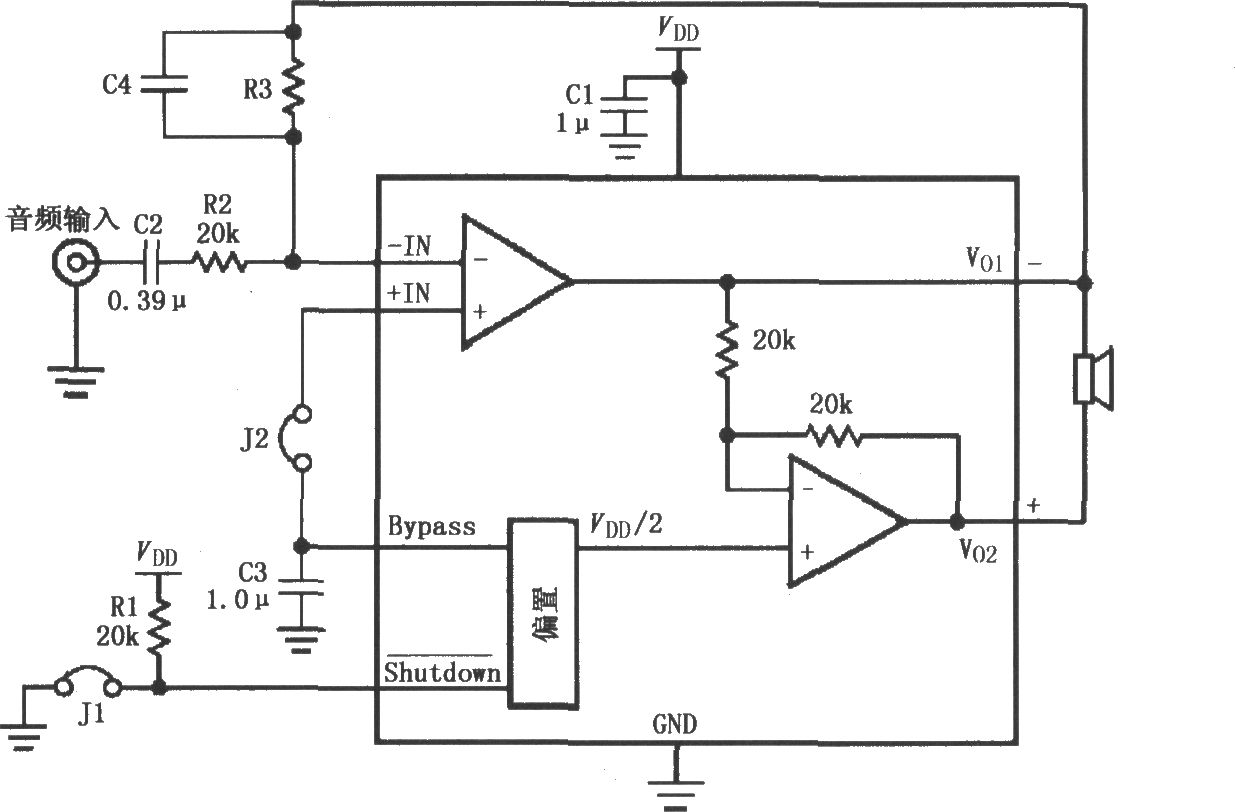

如图所示为LM4903/4905高增益音频放大电路。J1为跳线,当J1断开时1脚接VDD,放大器全功率工作;当J1接通时1脚接地,放大器微功率关断。J2也为跳线,当J2断开时,放大器 IN端悬空,无法得到偏置,放大器不工作;当J2接通时,放大器 IN端得到偏置,放大器工作。
