LM4901音频功率放大电路(MSOP封装)

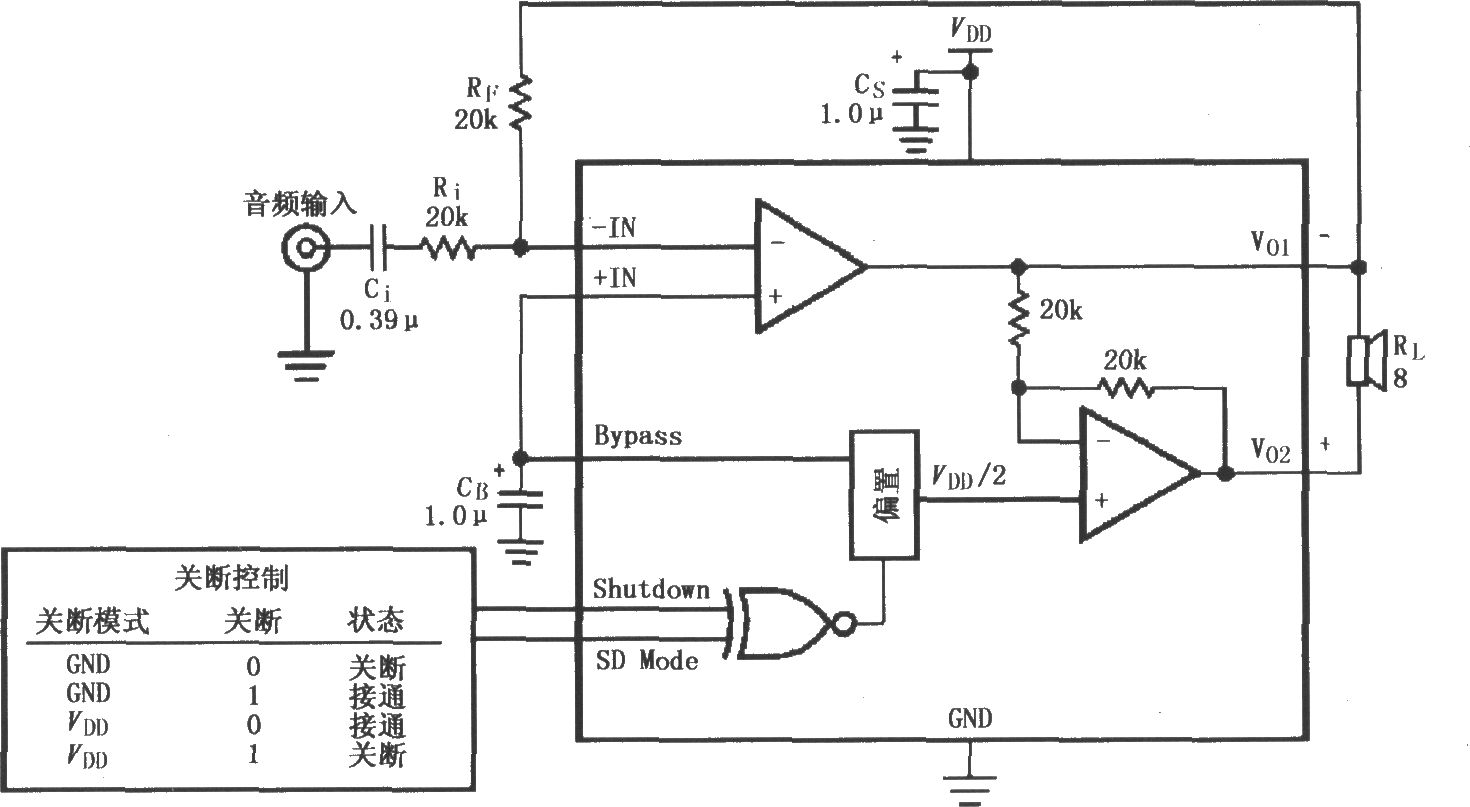

如图所示为LM4901音频功率放大电路(MSOP封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(5脚)，而放大器的同相输入端(4脚)则通过CB交流接地，功率放大后从Vo1(6脚)和Vo2(10脚)以电桥输出的形式加到扬声器。LM4901内部有两个放大器，第一个放大器增益由外部电阻RF、R的比值决定，第二个放大器增益由内部两个20kΩ电阻固定为1。LM4901以电桥差动形式输出时，功率放大器电路的增益Av=-RF／Ri。LM4901电桥差动输出形式的最大功耗为PD(MAX)=4VCC2／2π2RL，通常是单端输出形式的4倍。SD Mode脚(3脚)用于选择关断电平，若该脚接地，当Shutdown脚(1脚)为低电平时微功率关断，当1脚为高电平时放大器全功率工作；若该脚接VDD，当1脚为低电平时放大器全功率工作，当1脚为高电平时微功率关断。
