• 10w低频集成放大器电路图

  电路图

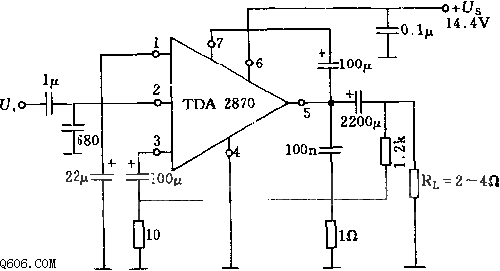

  该电路特别适用于汽车收音机电路中，内部有热过负荷保护和短路保护措施。负载电阻2欧，输出功率达10W，供电电压范围为5～18V。...

  阅读更多

• 充电器电池过压接反告警电路图

  电路图

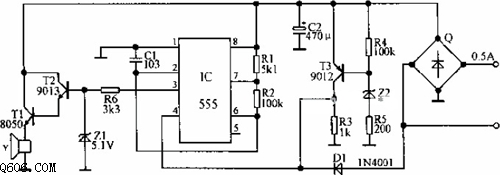

  如图所示，555和外围元件构成多谐振荡器，振荡器的工作与否由555的4脚控制，当4脚高电平时，振荡器工作。T3、Z2、R3～R5构成过压检测电路。若Z2击穿，则T3饱和导通，555的4脚得电，振...

  阅读更多

• 555直流电压测量仪电路图

  电路图

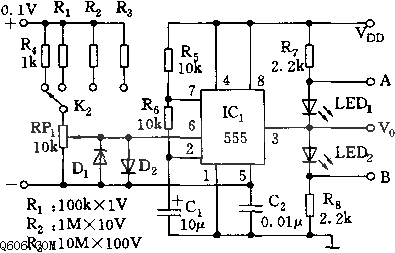

  如图所示，555的控制端5脚和阈值端6脚实际上是内部电压比较器I的两个输入端，只要6脚电压高于5脚5mV，则555就会可靠地触发。 将直流电压加至图中的+、-端，若电压高，LED1亮；电压低...

  阅读更多

• 100V/1A稳压电路图

  电路图

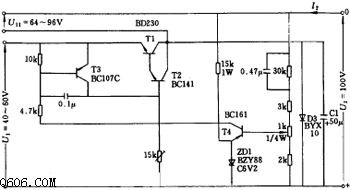

  该电路只调节同总电压变化量有关的输出电压的一部分，总电压由U11和U1两部分组成，其值比晶体管T1的极限电压值Uceo max要高。电路有短时过载保护功能，两部分电压源必须有能承受最...

  阅读更多

• INA217的输入稳定网络电路图

  电路图

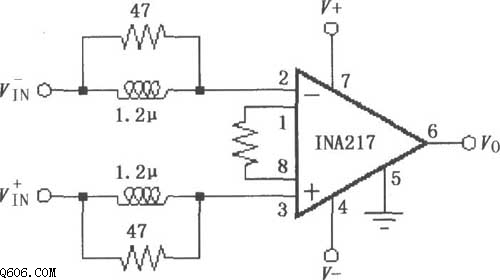

  如图所示为INA217的输入稳定网络电路。极低的信号源内阻(低于10Ω)会引起INA217发生自激振荡，在其输入端加上两个小电感和小电阻构成网络，可以最大限度地降低自激振荡趋势。如有需...

  阅读更多

• 比较式峰值检测原理电路图

  电路图

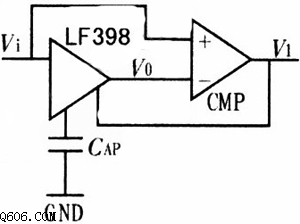

  如图所示，峰值采样电路通常由采样／保持器和比较器组成。LF398是采样／保持器，CMP是比较器，CAP是保持电容。当ViVo时，V1为高电平，并控制LF398采样；当经过峰值后，ViVo，此时V1为低...

  阅读更多

• lm567-mp1826构成的精密定时器电路图

  电路图

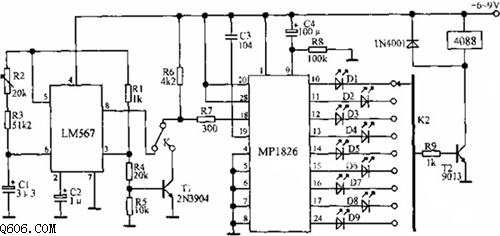

  如图所示，MP1826在电路中作为多级分频器。LM567是频率解调电路，本电路将其作为双频振荡器，产生MP1826所需的低频脉冲。其振荡中心频率f0由C1、R2、R3决定。f0由LM567的3脚输出，其8脚输...

  阅读更多

• INA217信号和电源的基本连接电路图

  电路图

  如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0．1／μF钽电容滤波，PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接，如有几Ω串联...

  阅读更多

• TDA8145枕校电路图

  电路图

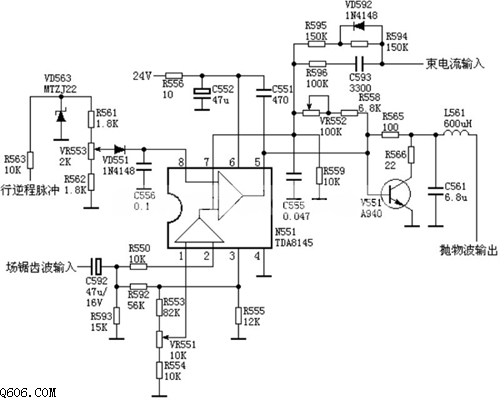

  TDA8145是用得很广的枕形校正专用IC,其基本工作原理如下: 场锯齿波电压经C592、R550送至N551的（2）脚,经IC内部放大限幅并作波形处理后在7脚形成上凸的场频抛物波电压,同时加至内部运放...

  阅读更多

• TDA230-25w桥式低频功率放大器电路图

  电路图

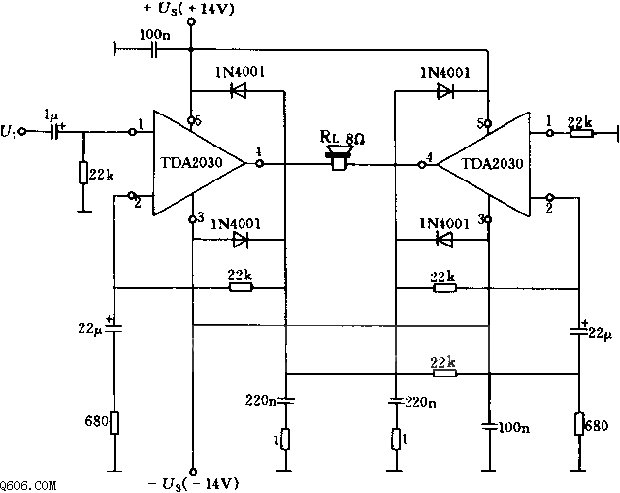

  该电路采用两片TDA2030，连接成桥式电路，两边电路结构和参数完全相同。右边的集成电路由左边集成电路通过22k欧负反馈电阻控制，反之亦然。二极管1N4001用于防止扬声器电感负载产生...

  阅读更多
