噪声排除电路图
电路图

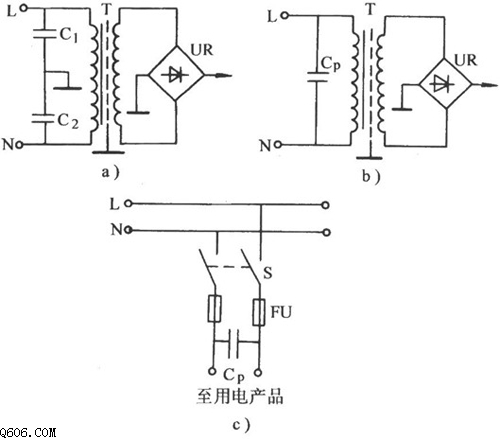

图a所示，电子产品常用的抗干扰措施，就是在电源变压器的一侧对地(机壳)接入两只旁器路电容。C1 与C2选用小容量时，只能对前沿很陡，宽度很窄的脉冲起旁路作用。想要克服能量较...
阅读更多
简易的电容计电路图
电路图

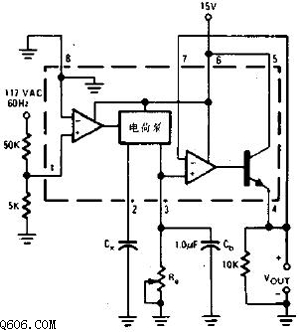

输出电压正比于连接到电荷泵引脚2上的电容量。该电容计工作覆盖范围是0.01～0.1uF（Ra调到111k欧）。在这个电容量程内，输出电压从1V到10V（电源电压为15V）。一个恒定的参考频率取自...
阅读更多
湿度传感器接口电路图
电路图

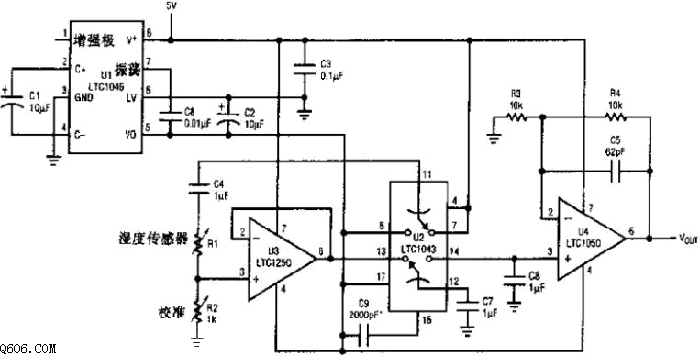

电阻的单位为欧姆，1/4W，5%；C9调节振荡，容量为2000pF，产生2.2kHz振荡频率。...
阅读更多
c036构成的多用家用电器保护电路图
电路图

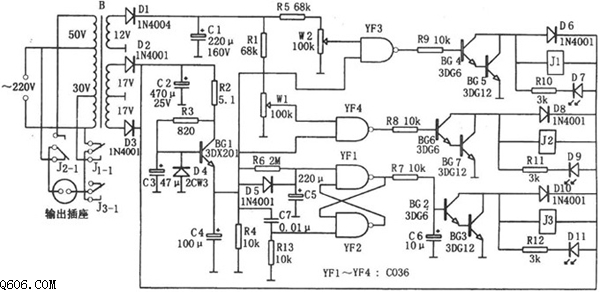

如图为多用家用电器保护电路。该电路由降压、升压电路、延时保护电路、继电器控制电路等组成。降压电路主要由YF3、BG4、BG5、J1组成。当市电电压正常(低于240V)时，YF3输出高电平，...
阅读更多
lm358碱性电池充电器电路图
电路图

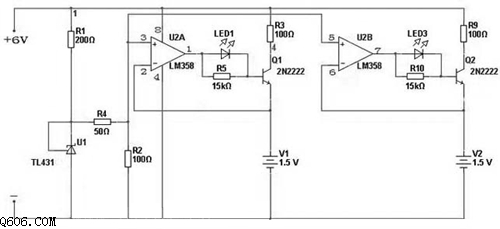

碱性电池能否充电的问题，有两种不同的说法。有的说可以充，效果非常好。有的说绝对不能充，电池说明提示了会有爆炸的危险。事实上，碱性电池确可充电，充电次数一般为30-50次...
阅读更多
随身听自选歌曲的电路图
电路图

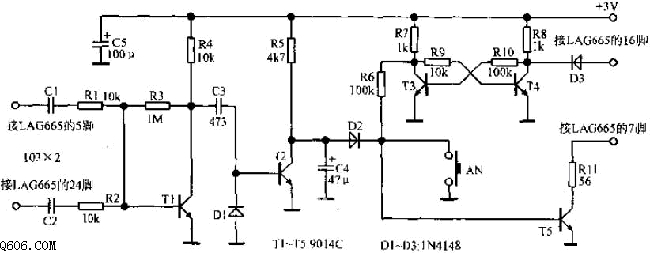

随身听自选歌曲的电路如图。T1为信号放大，T2为节目间隙检出，T3、T4为双稳电路和控制电路，T5为静音。LAG665的7脚为直流音量控制。T5导通，输出截止静音。16脚为马达速度控制，当...
阅读更多
555简易转速表电路图
电路图

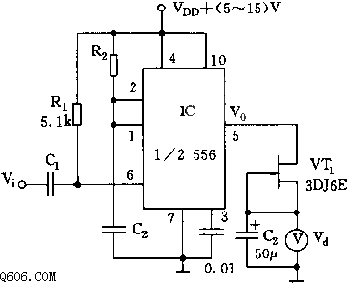

来自开关接点的、与转速成比例的脉冲信号Vi，经过微分后加至IC（1/2 556）的触发端，使单稳定时电路产生定宽的脉冲，td=1.1R2C2，不同的转速有与其成比例的脉冲数，单稳电路输出的脉...
阅读更多
简单的晶体管逆变器电路图
电路图

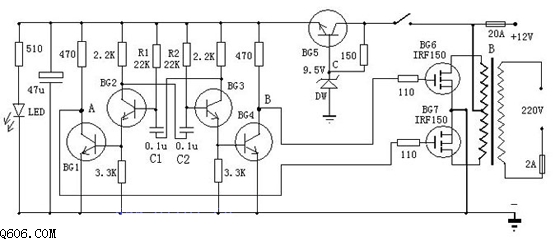

在偏远乡村，经常会有停电现象，有些大学到一定时间也会自动关灯，不过这没关系，有了它，这些就可以解决。这是一款非常容易制作的逆变器，可以将１２Ｖ电源电压变为２２０Ｖ...
阅读更多
卫星接收天线随动控制电路图
电路图

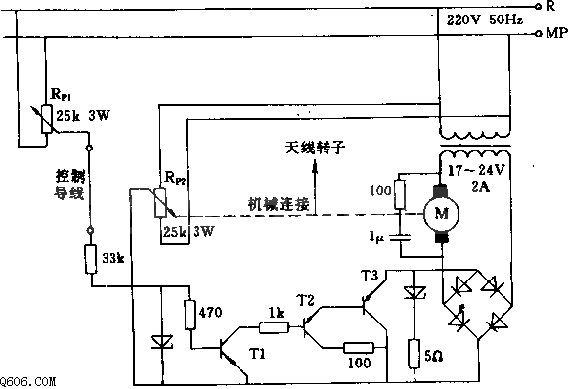

图中电位器RP2的滑动触点轴与天线轴直接连接。只有当给定电位器RP1与RP2指在同一位置时，各晶体管才不导通，整流桥截止，电动机上无电压，天线静止不动，否则电机或天线将跟随给...
阅读更多
555具有过量程报警的频率计电路图
电路图

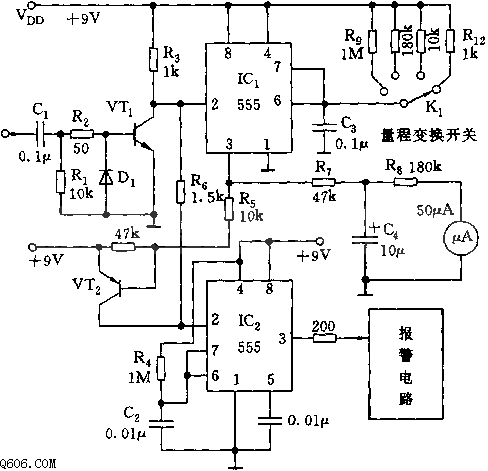

该频率计主要有两个单稳触发电路组成。输入信号经C1、R1微分和VT1放大限幅后，同时触发单稳电路IC1、IC2.IC1和C3及K1量程开关控制的电阻R组成单稳延时电路，其输出（3脚）的暂稳脉冲...
阅读更多
