如何采用RS-422A. RS-485接口构成工控网？

    答：RS-422A可以作为数据通信网络的物理层结构层，图4-10是用RS-422A构成的星型工控网络的接法。主站可以直接支持32个子站。用RS-422A组网的优点是主站可以全双工方式与子站进行通信。但由于网络需要4根线连接，并且接线也较比复杂，因此人们经常使用它的变型RS-485通信网络。

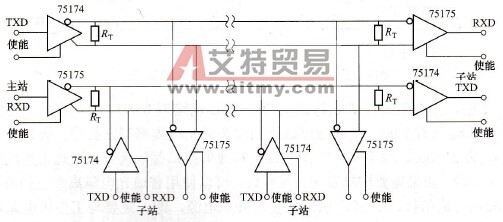

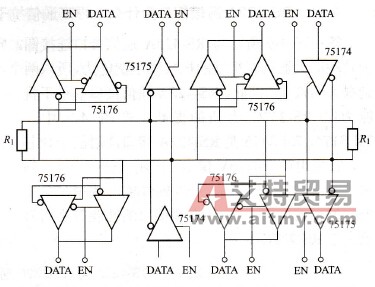

    图4-10    RS-422A用作星型网连接方法    RS-485串行接口与RS-422A接口使用同一种类型的接口芯片，不同之处只是RS-485采用半双工方式通信。因此，它只需要两根通信线，网络连接更简单。现在，RS-485已成为很多工控机和计算机网络的物理层结构。例如，目前最热门的全数字（智能）、全分散、全开放工控网络Fieldbus，采用的就是RS-485总线网。图4-11所示为采用R_S-485组成的总线形网络的连接方法。在图4-11中，75176是专门用于RS-485的通信接口芯片，它把RS-422A的发送和接收差动放大器集成在一起。每个发送驱动器可以直接驱动32个接收器。图4-11中的75174、75175是某些只有发送器或者接收器的单向工作站的通信接口。
    图4-11    用RS-485构成总线网    RS-422A的系列接口芯片75172～75178是一整套支持RS-422A和RS-485通信网络的接口芯片。它们组合接续，可以构成连通数十千米、数以百计工控机的工控网络。    RS-422A通信接口电路可以做成插头方式，插接于两个RS-232C通信接口之间，直接把RS-232C改造成为RS-422A通信接口。于是，它的抗干扰能力得到了明显的提高，常用来延伸通信距离和提高通信速率。
