三菱FR-A540型变频器的总接线图及端子功能说明

    变频器的端子主要有主回路端子和控制回路端子。在使用变频器时，应根据实际需要正确地将有关端子与外部器件（如开关、继电器等）连接好。

    1．总接线图

    三菱FR - A540型变频器总接线如图7-5所示。

    2．端子功能说明

    变频器的端子可分为主回路端子和控制回路端子。

   (1)主回路端子。主回路端子说明见表7-1。

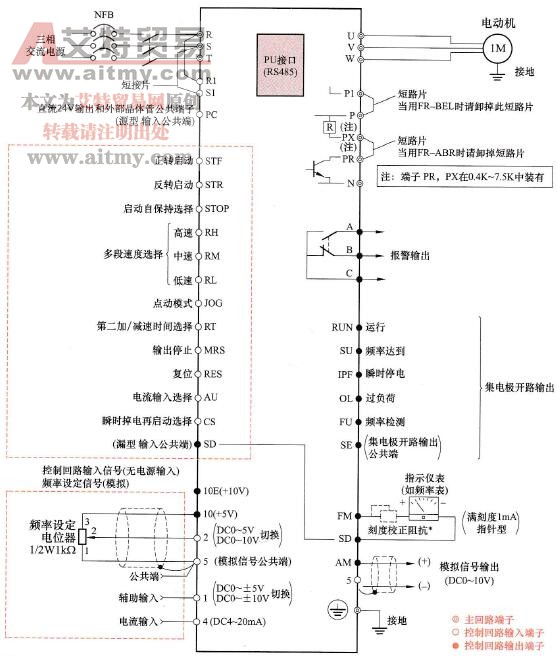

    图7-5    三菱FR - A540型变频器总接线

    表7-1    主回路端子说明

    (2)控制回路端子。控制回路端子说明见表7-2。

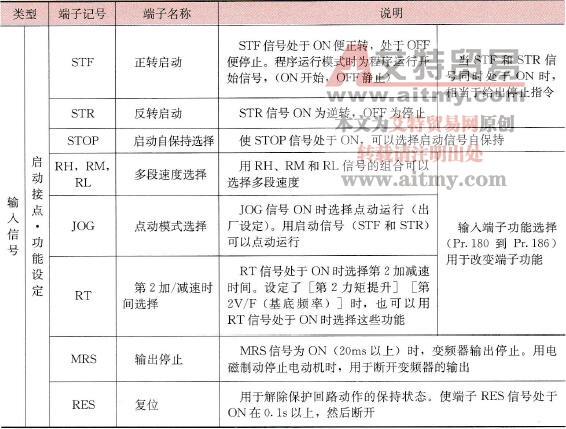

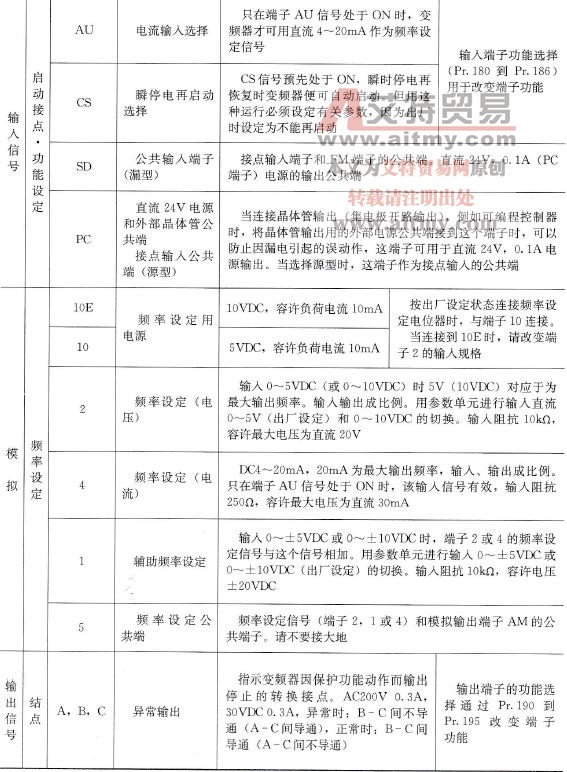

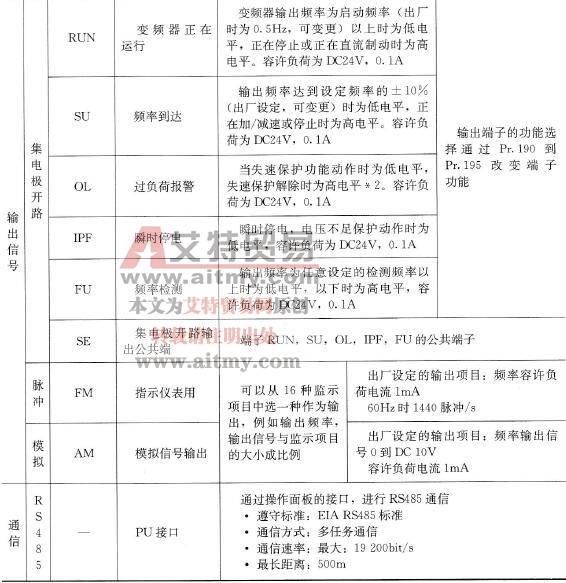

    表7-2    控制回路端子说明
