电压型变频器简介

    电压型变频器的主电路如图5-2所示。在电路中直流部分接大容量的电容器，使加于负载上的电压值不受负载变动的影响，基本保持恒定。该变频电源类似于电压源，因而称为电压型变频器。

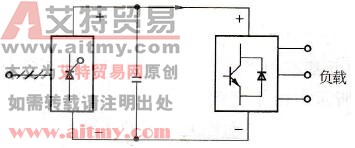

    图5-2    电压型变频器的主电路

    图5-3    电压型变频器的输出电压和电流波形

    电压型变频器逆变电压波形为方波，而电流的波形经电动机负载的滤波后接近于正弦波，如图5-3所示。

    由于电压型变频器是作为电压源向交流电动机提供电功率，因此其主要优点是运行几乎不受负载功率因数或换流的影响；缺点是当负载出现短路或负载波动容易出现过流，必须在极短时间内采取保护措施。

    电压型变频器又有许多不同类型，详见表5-1。

    表5-1    电压型变频器的分类

    分类方法

    分  类

  换流方法

  半控式元件；全控式元件

  频率控制方式

  自控；他控

  输出电压控制

  脉辐调制( PAM)；脉宽调制(PWM)；PAM+PWM

  输出电压波形

  矩形波；模拟正弦波；多重式

  换流相数

分时换流；同时换流

  使用元件

  晶闸管；可关断晶闸管(GTO)；大功率晶体管；功率场效应管

  输出相数

  单相；三相；多相



    电压型变频器由于能量只能单方向传送，不能适应再生制动运行，应用范围受到限制。为适应再生制动运行可在图5-2所示电路的基础上增加再生电路。即在整流器端增设再生反馈通路，反并联一组逆变桥，如图5-4所示。此时，Cd上电压的极性仍然不变，但Id可以借助于反并联晶闸管三相桥（工作在有源逆变状态）改变方向，使再生电能回馈到交流电网。此方法一般用于大容量变频器。

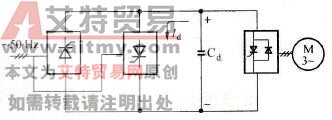

    图5-4    反并联逆变桥的电压型变频器电路
