高压变频器的控制线连接

    高压变频器的控制线接线端子如图12-7所示。控制电源要求具有两路三相四线制50Hz380V和DC220V。

    图12-7中的端子功能说明：

   XT1:

   1~4端：R1、S1、T1、N1:A路三相四线制AC380V变频器控制电源输入。

    5、10、13、18、35、40端：空端。

    6～9端：R2、、S2、T2、N2:B路三相四线制AC380V变频器控制电源输入。

   11、12端：DC220V电源输入。

   14~17:  T0、N0为单相AC220V电源输出，供现场使用（调试时）。

   19~ 21端：30C1、3081、30A1 变频器所有故障状态。正常状态：30A、30C常开，30B、30C常闭，故障则反之，示意图：

    。当变频器故障清除且已复位，它们状态将自行恢复（无源触头，触头容量AC250V，3A）。

   22~ 24端：厂家保留。

   25、26端：FC1、FA1变频器运行状态输出端。正常运行状态：FC1与FA1常闭；没有运行或故障，它的状态则反之（无源触头，触头容量AC 250V，3A，常开触头）。

   27~ 29端：BYA1、BYC1、BYB1为备用1，根据现场需要编程实现各特殊功能（无源触头，触头容量AC 250V，3A）。

   30～32端：BYA2、BYC2、BYB2为备用2，根据现场需要编程实现各特殊功能（无源触头，触头容量AC 250V，3A）。

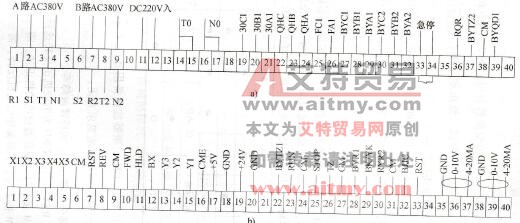

图12-7  高压变频器的控制线接线端子图

    a)XT1  b)XT2

    33、34端：为变频器外控急停。

    36、38端：厂家保留。

    37、38端：BYT22、CM为变频器备用跳闸2。当有跳闸信号输入时，变频器立即跳闸停机。使用示意图：闭合一次有效（无源触头）。

   39、38端：BYQD1、CM为变频器备用启动1。使用示意图：，一直闭合有效。当用户不用时，请短接（无源触头）。

   XT2：

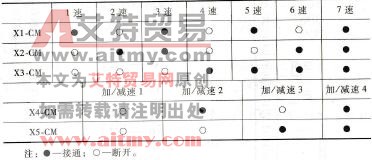

   1~6端：X1~X5、CM变频器使电动机以多段频率运行和加减速时间选择，各段频率和加减速时间可通过触摸屏设置，设置路径见后面详解，使用方法见下表，注意：一直闭合有效。

    7、9端：RSRST、CM变频器故障备用复位（当端子33的 RST无效后请使用），使用方法见示意图：。闭合一次有效，只能使部分故障复位，如桥臂故障等。

    8～10端：REV、CM、FWD为电动机正反转选择：

    当FWD-CM接通时，变频器使电动机正转，需一直接通；

    当REV-CM接通时，变频器使电动机反转，需一直接通；

    当它们断开时，无法运行，如正在运行时，断开它们，变频器将使电动机自由运转停止。使用方法：反转时。

   11、9端：HLD、CM电动机点动运行。使用方法： 需一直接通。

   12、9端：BX、CM电动机自由停车。使用方法：需一直接通。

    当断开时，而正反转任有一个保持一直接通，此时电动机从OHz开始起动。

    以上为无源触头时输入开关量。

    13~ 16端：Y3~Y1、CME开路集电极输出端子，可通过触摸屏设置实现其相应功能。其Y2为固定功能：运行状态指示。只要产生运行指令，Y2将动作。最大负载：DC24V、50mA，使用方法示意图：

   Y1:厂家保留，用户不得使用。

   17~ 20端：+5V、GND、+24V、 GND为外控电源。

   21、34端：空端。、

   22、24端：BYT71、《：M为变频器备用跳闸1。当有跳闸信号输入时，变频器立即跳闸停机。使用示意图：，闭合一次有效（无源触头）。

   23、24端：RUN、CM为变频器外控起动。与触摸屏起动按钮功能一致。使用示意图：，闭合一次有效（无源触头）。

   25、24端：STOP、CM为变频器外控停止命令。使用示意图：，闭合一次有效（无源触头）。

   26、27端：TZ、CM为变频器跳闸。跳闸输入时，变频器跳闸停机。使用示意图：，闭合一次有效（无源触头）。

   28、31端：BYR1、CM为备用1，厂家保留。

   30、31端：BYR2、CM为备用2，厂家保留。

   29、31端：BK/YK、CM为厂家保留。

   32、31端：BJJC、CM为变频器报警声响解除。注意：并不能将故障状态解除。使用示意图：，闭合一次有效（无源触头）。

   33、31端：RST、CM为变频器故障总复位。使用示意图：，闭合一次有效（无源触头）。

   36、35端：0～10V、GND为变频器运行频率以0～10V模拟量输出。最大负载阻抗250Ω。

   37、35端：4~ 20mA、GND为变频器运行频率以4~20mA模拟量输出。最大负载阻抗250Ω。

   39、38端：0～10V、GND为变频器运行电动机电流以0～10V模拟量输出。最大负载阻抗250Ω。

   a)电气安装注意事项：电路控制    端子上的连接电线请用0.75mm2及以下规格的屏蔽线或绞合在一起的聚乙烯线。

   b)屏蔽线（屏蔽套）：把一端连  接到各自的共用端子( 11、CM)上，另一端不要连接，如图12_8所示。



图12_8屏蔽线接线示意图
