西门子MICROMASTER 430变频器调试中功能参数设定

    功能参数设定属于调试的关键步骤，要求给变频器通电，检查并完成各项功能数据参数的设置。

    不同品牌型号的变频器的调试方法也有所不同，下面以西门子MICROMASTER 430变频器为例对其调试方法进行介绍。

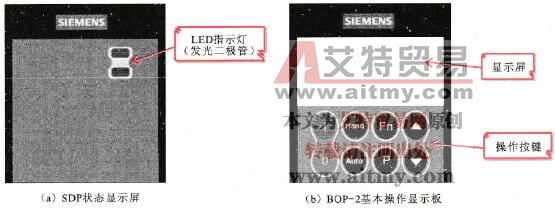

    图3-47所示为西门子MICROMASTER430变频器的两种调试方法，该变频器的标准配件中带有SDP状态显示屏，利用SDP和厂商的默认设置值即可使变频器投入使用。当默认设置值不符合设备要求时，可通过选配该变频器的BOP-2基本操作显示板进行调试，使变频器符合设备要求投入使用。

    图3-47    西门子MICROMASTER 430变频器的两种调试方法

   (1)利用SDP和厂商默认设置值时的调试方法

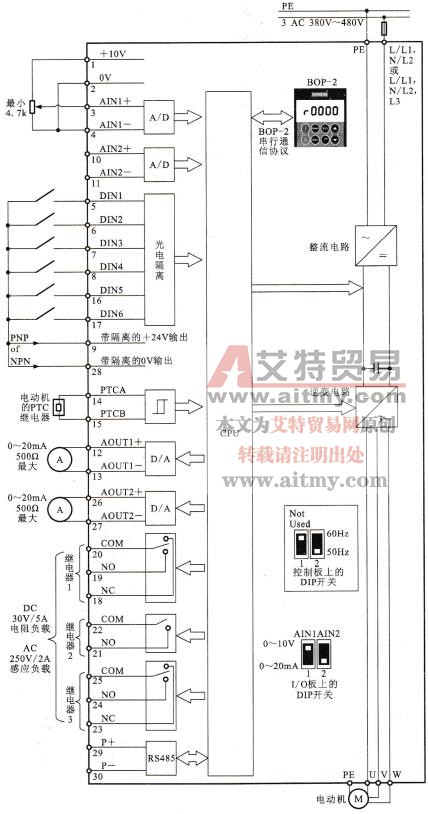

    图3-48所示为西门子MICROMASTER430变频器的连接方框图。该连接方式为利用SDP和厂商的默认设置值，通过此连接方法即可使变频器投入运行，对电动机的速度进行控制。

    图3-48    西门子MICROMASTER 430变频器的连接方框图

    使用变频器上安装的SDP可以进行电动机的启动和停止、固定频率、故障确认等的控制。在采用SDP状态显示屏进行调试时，变频器的预设定值必须与电动机的额定功率、额定电压、额定电流及额定频率等进行兼容，且由模拟电位计控制电动机的运转速度（频率为50 Hz时，最大速度为3000转/分钟，60 Hz时为3600转/分钟），斜坡上升/下降时间为10 s。

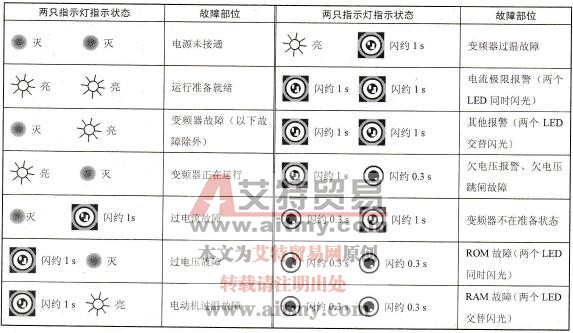

    利用SDP和厂商的默认设置值时，通过SDP上的LED指示灯可了解到变频器的运行状态，见表3-4所列。

    表3-4    SDP状态显示屏上LED指示变频器状态

   (2)利用BOP-2基本操作显示板时的调试方法

    当默认设置值不符合设备要求时，可利用变频器BOP-2基本操作显示板进行功能参数设置和调试。

    实际应用时，需要将变频器上默认状态下连接的SDP状态显示屏取下，然后安装上变频器BOP-2基本操作显示板。下面，我们将通过“技能实训速递包”完成该变频器BOP-2基本操作显示板的安装训练。
