抑制变频器输出侧干扰的措施

    变频器的输出侧亦存在波形畸变，即亦存在高次谐波，且高次谐波的功率较大，这样变频器就成为一个强有力的干扰源，其干扰途径与一般电磁干扰是一致的，分为辐射、传导、电磁耦合、二次辐射等，如图7.10所示。    从图中可以看出，变频器产生的谐波第一是辐射干扰，它对周围的其他设备仪器产生干扰；第二是传导干扰，它使直接驱动的电动机产生电磁噪声，增加铁损和铜损，使温度升高；第三是谐波干扰，对电源输入端所连接的电子敏感设备产生影响，造成误动作；第四是在传导过程中，与变频器输出线相平行敷设的导线会产生电磁耦合，形成感应干扰，为了防止干扰，除变频器制造商在变频器内部采取一些干扰措施外，还应在安装接线方面采取以下对策。

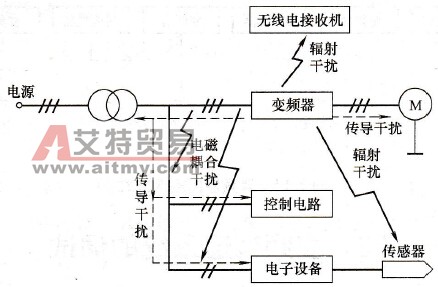

    图7.10    谐波干扰途径    (1)变频系统的供电电源与其他设备的供电电源尽量相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流。    (2)为了减少对电源的干扰，可以在输入侧安装交流电抗器和输入滤波器（要求高时）或零序电抗器（要求低时）。滤波器必须由LC电流滤波。零序电抗器的连接因变频器的容量不同而异，小容量时每相导线按相同方向绕4圈以上；容量变大时，若导线太粗不好绕，将4个电抗器固定在一起，三相导线按同方向穿过内孔即可。    (3)为了减少电磁噪声，可以在输出侧安装输出电抗器，可以单独配置或同时配置输出滤波器。注意：输出滤波器虽然也是由LC电路构成，但与输入滤波器不同，不能混用。如果将其接错，则有可能造成变频器或滤波器的损伤。    (4)变频器本身用铁壳屏蔽为好，电动机与变频器之间的电缆应穿钢管或用铠装电缆，电缆尺寸应保证在输出侧最大电流时电压降为额定电压的2%以下。    (5)控制线距离主电路配线至少在100mm以上，绝对不能与主回路放在同一行线槽内，以避免辐射干扰；相交时要成直角。    (6)控制回路的配线，特别是长距离的控制回路的配线，应该采用双绞线，双绞线的绞合间距应在15mm以下。    (7)为防止各路信号的相互干扰，信号线以分别绞合为宜。    (8)如果操作指令来自远方，需要的控制线路配线较长时，可采用中间继电器。    (9)接地线除了可以防止触电外，对防止噪声干扰也很有效，所以务必可靠接地。为了防止电击和火警事故，电气设备的金属外壳和框架均应按有关标准要求接地。接地必须使用专用接地端子，并且用粗短线接地，不能与其他接地端公用接地端子，如图7.11所示。    (10)模拟信号的控制线必须使用屏蔽线，屏蔽线的屏蔽层一端接在变频器的公共端(如COM)上，另一端必须悬空。
    图7.11    变频器的接地方式
