变频器的控制电路电线

     变频器的控制信号为微弱的电压、电流信号，所以与主电路不同，对于电线的选择和敷设要增加防干扰对策和遵守规程等，必须细心地加以注意。控制电路配线方式如图12-9所示。



    图12-9控制电路敷没方式

a) 20m以上设定频率b）20m以上远距操作

c)控制线与主电路线间距d）控制线绞扭宽度

    ①电线的种类：一般说来，控制信号的传送所使用的电线采用聚氯乙烯绝缘聚氯乙烯护套屏蔽电线。

    ②电线的粗细：控制电线导体的粗细必须考虑机械强度、规程：电压降及铺设费用以后决定。推荐使用导体截面积为1.25mm2或2. 0mm2的电线。但是，如果铺设距离短、电压降在容许值以内，使用0. 75mm2的在经济上是有利的。

    ③电线的分开铺设：变频器的控制线应与主电路电线或其他电力电线需分开铺设。相隔离取电气设备技术标准所确定的距离。

    ④电线的屏蔽：

   i)电线不能分开铺设或者即使分开铺设也不会有抗干扰效果时，要进行有效的屏蔽：

   ii)电线的屏蔽应利用已接地的金属管或者穿在金属管内和带屏蔽的电线；

   iii)屏蔽电线的连接方法如图12-10所示，屏蔽电线端末的处理如图12 -11所示。



图12 -10  屏蔽电线的连接方式

   a)不中继时b）中继时



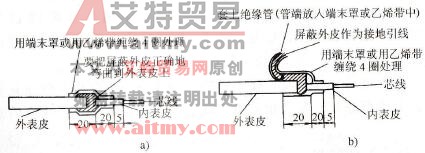

图12 -11  屏蔽电线端末的处理

  a)不接地端子b）接地端子

    ⑤绞合电线：

   i)弱电压电流回路(4~20mA，2~5V/1~5V)用电线，特别是长距离的控制电路电线应采用绞A线，而且全长都使用屏蔽的铠装线。

   ii)绞合线的绞合间距最好尽可能地小。

    ⑥敷设路线：

   i)电磁感应干扰的大小与电线的长度成比例，所以尽可能地以最短的路线铺设。

   ii)与频率表接线端子连接的电线长度取200m以下（电线的容许长度因机种而不同，可根据说明书等确认）。铺设距离长，频率表的指示误差将增大。

   iii)大容量变压器和电动机的漏磁对控制电线直接产生感应干扰，确定电线的路线要离开这些设备敷设。

   iv)弱电压电流回路用电线的路线不要接近有很多断路器和继电器的盘。

    ⑦电线的接地：

   i)弱电压电流回路(4~ 20mA，0~5V/1～5V)的电线取1点接地，接地线不作为信号的电路使用。

   ii)使用屏敝电线时要使用绝缘电线，以免屏蔽金属与被接地了的通道金属管接触。

   iii)电线的接地在变频器侧进行，使用专设的接地端子，不与其他的接地端共用。

   iV) 屏蔽电线的屏蔽层连接到与电线导体同样长。电线在端子箱等中继时，装设屏蔽端子进行互相连接。
