初识西门子MM440变频器

    西门子MM440变频器由微处理器控制，并采用具有现代先进技术水平的绝缘栅双极性晶体管(IGBT)作为功率输出器件，它具有很高的运行可靠性和功能多样性。脉冲宽度调制的开关频率也是可选的，降低了电动机运行的噪声。

   MM440变频器的框图如图8-5所示，控制端予定义见表8-1。

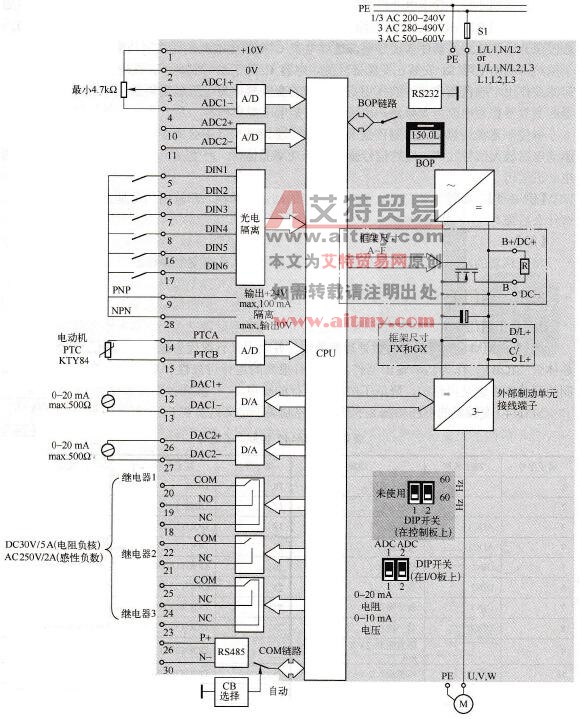

    图8-5    MM440变频器的框图

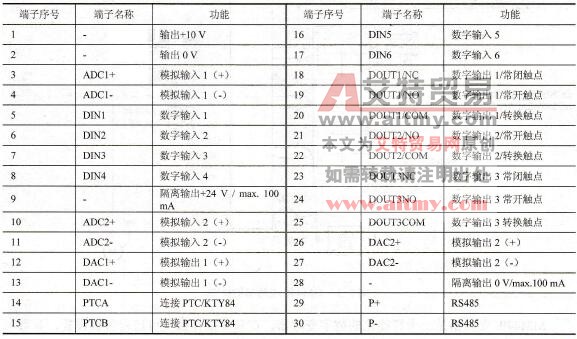

    表8-1    MM440控制端子表

   MM440变频器的核心部件是CPU单元。根据设定的参数，经过运算，输出控制正弦波信号，正弦波信号再经过SPWM调制、放大，输出正弦交流电，驱动三相异步电动机运转。

   MM440变频器是一个智能化的数字变频器，在基本操作板上可进行参数设置，参数可分为4个级别：

    ①标准级，可以访问经常使用的参数。

    ②扩展级，允许扩展访问参数范围，例如变频器的I/O功能。

    ③专家级，只供专家使用，即高级用户。

    ④维修级，只供授权的维修人员使用，具有密码保护。

    【关键点】对于一般的用户，将变频器设置成标准级或者扩展级即可。

   BOP基本操作面板的外形如图8-6所示，利用基本操作面板可以改变变频器的参数。BOP具有7段显示的5位数字，可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。参数的信息不能用BOP存储。BOP基本操作面板上按钮的功能见表8-2。

    图8-6    BOP基本操作面板的外形

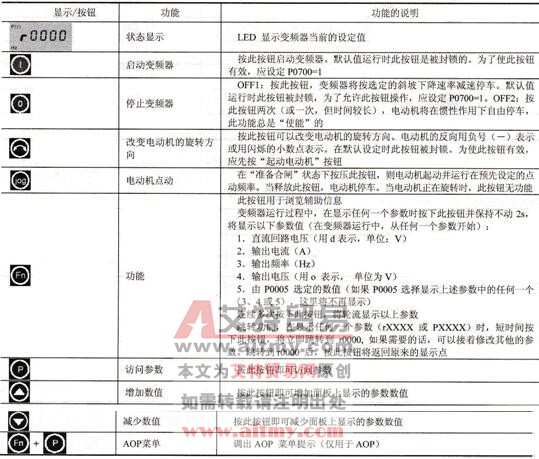

    表8-2    BOP基本操作面板上的按钮的功能
