如何正确使用压敏电阻？

    答：使用压敏电阻要注意它的固有电容，根据外形尺寸和标称电压的不同，电容量在数千至数百pF之间，这意味着压敏电阻不适宜在高频场合下使用，比较适合于在工频场合，例如作为晶闸管和电子设备电源进线端口的保护。    特别要注意的是，压敏电阻对瞬变干扰吸收时的高速性能（近似纳秒级ns），故安装压敏电阻必须注意其引线的感抗作用，过长的引线会引入由于引线电感产生的感应电压（在示波器上，感应电压呈尖刺状）。引线越长，感应电压也越大。为取得满意的干扰抑制效果，应尽量缩短其引线。    选择压敏电阻电压时要考虑被保护的电子设备电源可能有的电压波动（_般取1.2～1.4倍）。如果是交流电路，还要考虑电压有效值与峰值之间的关系。所以，对220V的电压等级，所选压敏电阻的标称电压应当是220×1.4×1.4≈430V。此外，就压敏电阻的电流吸收能力来说，1kA（对8/20μs的电流波）通流容量的压敏电阻用于晶闸管保护上，3kA通流容量的压敏电阻用于电器设备的浪涌吸收上；5kA通流容量的压敏电阻用于雷击及电子设备的过压吸收上；10kA通流容量的压敏电阻用于雷击保护上。图5-32所示为采用压敏电阻器进行电路浪涌和瞬变防护时的电路连接图。对于压敏电阻的应用连接，大致可分为4种类型：

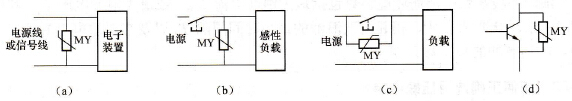

    图5-32    压敏电阻的应用    第一种类型是电源线之间或电源线和大地之间的连接，如图5-32 (a)所示。作为压敏电阻，最具有代表性的使用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。一般在线间接入压敏电阻可对线间的感应浪涌脉冲有效，而在线与地间接入压敏电阻则对传输线和大地间的感应浪涌脉冲有效。若将线间连接与线地连接两种形式组合起来，则可对感应浪涌脉冲有更好的吸收作用。    第二种类型为负荷中的连接，如图5-32 (b)所示。它主要用于对感性负载突然开闭引起的感应浪涌脉冲进行吸收，以防止元件受到破坏。一般来说，压敏电阻只要并联在感性负载上即可，但根据电流种类和能量大小的不同，可以考虑与R-C串联吸收电路合用。    第三种类型是接点间的连接，如图5-32 (c)所示。这种连接主要是为了防止开关接点在闭合和分断时被电弧烧坏，一般压敏电阻并联于接点两端即可。    第四种类型主要用于半导体器件的保护连接，如图5-32 (d)所示。这种连接方式主要用于可控硅、大功率三极管等半导体器件，压敏电阻一般采用与被保护器件并联的方式，以限制电压低于被保护器件的耐压等级，这对半导体器件是一种有效的保护。
