变频器的逆变器有什么作用？

    逆变器是完成将直流电变换为交流电过程的装置。其动作原理可用图2-3所示的机械开关动作来说明。    由图2-3可知，当开关V1、V2与V3、V4轮流闭合和打开时，在负载上即可得到波形图所示的交流电压，完成直流到交流的逆变过程。用具有相同功能的电力半导体器件取代机械开关，即得到单相逆变电路，改变逆变器开关元件的导通与截止时间，就可以改变输出电压的频率，如图2-4所示。

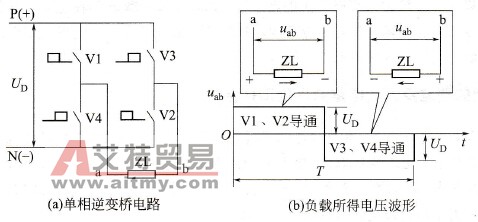

    图2-3    单相逆变桥原理

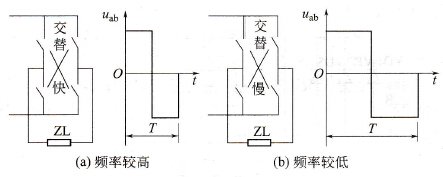

    图2-4    变频方法    实际应用中变频器采用三相逆变电路，最常见的结构形式是利用六个半导体主开关器件组成的三相桥式逆变电路，如图2-5所示。有规律地控制六个逆变器开关器件的导通与截止，就可把直流电逆变成三相交流电，使逆变器输出端获得一定形状的矩形脉冲波形。在这里，通过改变矩形脉冲的宽度控制其电压幅值；通过调节开关的通断速度就可调节交流电频率，从而在逆变器上同时进行输出电压和频率的控制，满足了变频调速对U/f的协调控制的要求，如图2-6所示。

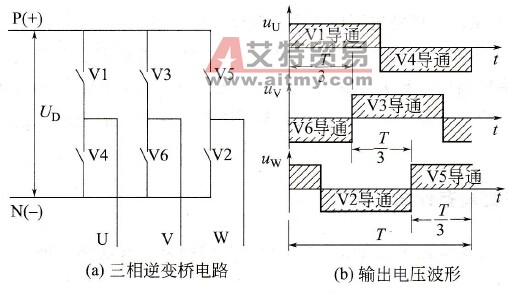

    图2-5    三相逆变桥原理

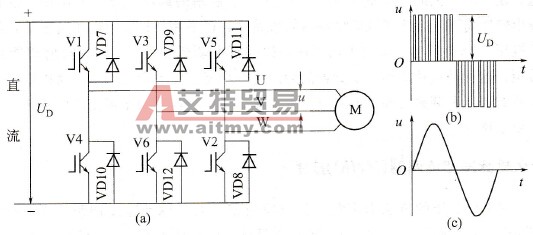

    图2-6    三相逆变电路及其输出电压
