普通晶闸管SCR有什么特点？

    SCR曾称为可控硅，它是四层结构(PNPN)三端(A、K、G)器件，A是阳极，K为阴极和G是门极。它有三个PN结。    SCR的工作特点是，在一般情况下，由于器件存在反向PN结，因而无论是承受正压还是反压，器件均不能导通。当在门极与阴极间加一个不大的正向电压（G为+，K为-）时，SCR即饱和导通，负载RL中就有电流流过。导通后，门极的控制作用便失去了，即使取消门极电压，SCR仍保持导通状态。只有当阳极电路的电压为0或负值时，SCR才关断。所以，SCR相当于一个可以控制导通的单向导电开关，是一种半控型器件，门极上用于控制导通的电压，称为触发脉冲电压。SCR只需要用一个脉冲信号，就可以控制其导通，故它常用于可控整流。SCR逆变电路、电压、电流波形图如图2-13所示。    晶闸管首先由通用电气公司(GE)研制出来，当时的容量为16A/300V，经过几十年的发展，目前晶闸管的容量已达到3kA/4kV，并出现了快速晶闸管、光控晶闸管等多种类型，以适应不同的应用领域。作为一种无触点的半导体开关器件，其允许反复导通和关断的次数几乎是无限的，并且导通的控制也十分方便。这是一般的“通-断开关”所望尘莫及的，从而使实现异步电动机的变频调速取得了突破。但由于变频器的逆变电路是在直流电压下工作的，而SCR在直流电压下又不能自行关断，因此，要实现逆变，还必须增加辅助器件和相应的电路来帮助它关断。所以，尽管当时的变频调速装置在个别领域（如风机和泵类负载）已经能够使用，但未能进入大范围的普及应用阶段。

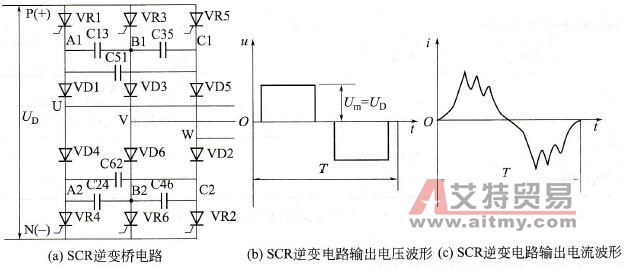

    图2-13    SCR逆变电路、电压、电流波形图
