一台变频器控制三台水泵电路图

    一台变频控制三台水泵电路如图5-20所示。M1～M3分别为1～3号水泵的电动机。    首先由M1在变频器UF控制下工作，当用水量增大，M1已达到额定频率而水压不足时，经过短暂延时后，将M1切换至工频工作。同时，UF输出频率迅速降为0；然后使M2投入变频运行。当2号泵也达到额定频率而水压不足时，又使M2切换为工频工作，使M3投入变频运行。    相反，当用水量减少，则1号泵先退出，然后2号泵依次退出工作，完成一次加减泵的循环。

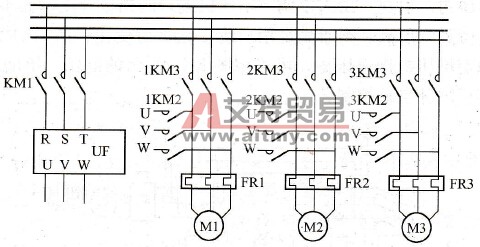

    图5-20    一台变频器控制三台水泵电路图
