变频器的晶体管和IGBT整流电路

    由于晶体管和IGBT的特性基本上相同，使用这两种换流器件的整流电路的电路结构也完全相同。图3-5给出了电压型晶体管整流电路的基本结构。    晶体管整流电路通常采用PWM控制方式，并且有以下特点：    (1)可以使来自电源的电流成为正弦波电流（几乎不包含高次谐波成分）；    (2)相对于电源电压，可以控制电流的相位（可以使功率因数为1）；    (3)可以抑制所输出的直流电压的波动；    (4)可以将直流侧的电力逆变后馈还给电网电源。

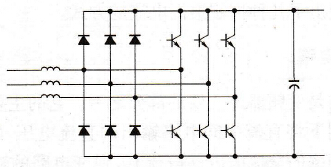

    图3-5    电压型晶体管整流电路
