变频器的晶闸管整流电路

    为了控制输出电压的幅值，可以利用晶闸管作为换流器件并构成晶闸管整流桥。当晶闸管整流桥的电流只能朝一个方向流动时称为单向型晶闸管整流电路，而当电流的方向既可以为正向也可以为反方向时则称为可逆型晶闸管整流电路。单向型晶闸管整流电路可以用于电压型和电流型变频器，而可逆型晶闸管整流电路则主要用于电流型变频器。    与单向型晶闸管整流电路只可工作在Ⅰ、Ⅳ象限相比，可逆型晶闸管整流电路可以工作在所有四个象限。    图3-3给出了这两种晶闸管整流电路的基本结构和工作范围。

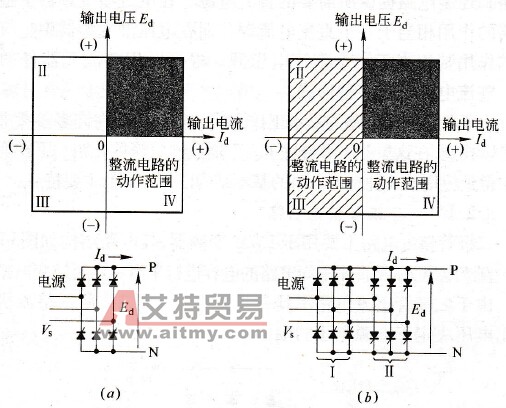

    图3-3    晶闸管整流电路及其工作范围    (a)-单向型晶闸管整流电路；(b)-可逆型晶闸管整流电路
