变频器的多重结合型逆变电路

    为了得到大容量的变频器，除了使用大容量的晶闸管或GTO作为换流器件之外，还可以采用在变频器中将多个逆变电路并联运行的方式，这就是所谓的多重结合型逆变电路。    多重结合型逆变电路的工作原理是，在电路工作时，通过改变结合变压器绕组的接法使各逆变电路在运行时具有一定的相位差，并使它们产生的高次谐波中次数较低的成分互相抵消。多重结合型逆变电路分为电流型和电压型两种，如图3-11和图3-12所示。    目前，四重结合型的逆变电路已经得到实际应用。但是，由于在进行更多重的结合时结合变压器的结构将相当复杂，尚未得到应用。
    图3-11    二重结合电压型逆变电路    ( a)-电路图；(b)-电压波形图；( c)-电压矢量图

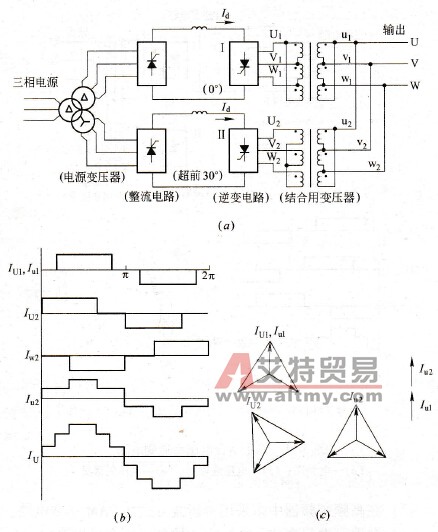

    图3.12    二重结合电流型逆变电路    (a) -电路图；(b)-电压波形图；(c)-电压矢量图
